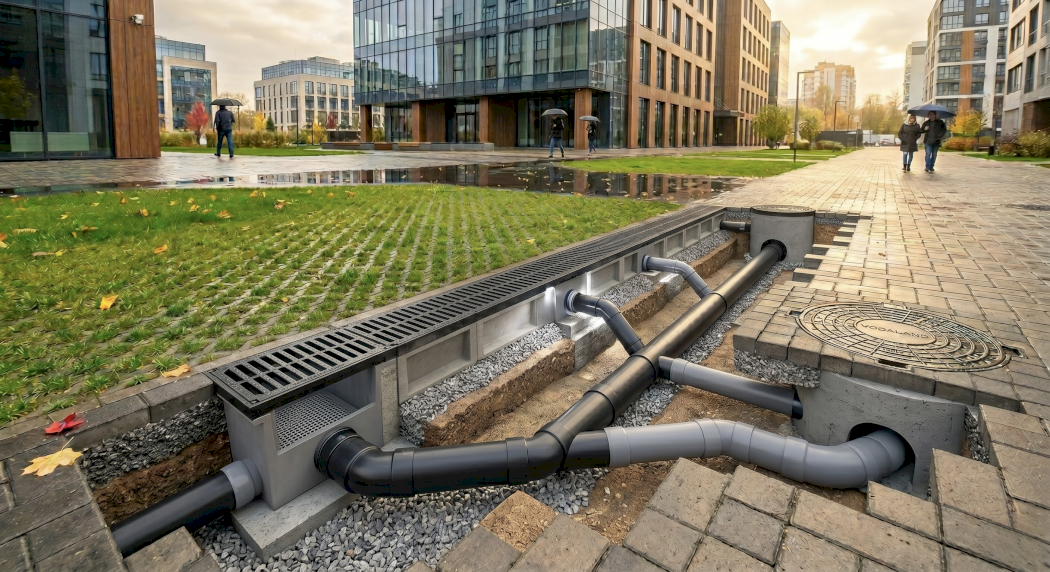

Що таке охоронна зона зливової каналізації та навіщо вона потрібна
Охоронна зона — це регламентована територія навколо елементів системи водовідведення, у межах якої діють спеціальні правила використання. Охоронна зона зливової каналізації формується як інструмент захисту інженерної мережі від пошкоджень, перевантажень і неконтрольованого втручання.
До речі, якщо плануєте систему водовідведення або вже стикалися з її проблемами, варто розібратись глибше. Для повного розуміння теми рекомендуємо прочитати матеріал: Зливова каналізація «під ключ»: куди відвести воду з даху з продукцією Vodaland — тут показано, як правильно організувати водовідведення на етапі проєкту.
Що входить до охоронної зони та як вона формується
До складу зони входять не лише трубопроводи, а й усі функціональні елементи системи:
- дощоприймачі та оглядові колодязі;
- підземні трубопроводи різного діаметра;
- технічні зони доступу для обслуговування;
- ділянки, де можливе навантаження від транспорту.
Формування меж залежить від кількох факторів:
- діаметр труб і глибина прокладання;
- тип ґрунтів і гідрогеологічні умови;
- рівень навантаження (пішохідна зона, дорога, промислова територія).
Для магістральних мереж зона може бути значно ширшою, оскільки навіть незначне пошкодження труби великого діаметра призводить до масштабних підтоплень.
Чому охоронна зона критично важлива для експлуатації системи
Ігнорування меж охоронної зони — одна з найпоширеніших причин аварій. На практиці це проявляється у вигляді:
- просідання ґрунту через пошкодження труб;
- зниження пропускної здатності системи;
- складного доступу до обслуговування та ремонту.
Охоронна зона зливової каналізації забезпечує:
- збереження герметичності трубопроводів;
- можливість швидкого доступу для технічного обслуговування;
- захист від надмірних навантажень і механічних впливів.
Якщо розглядається як зливова каналізація закон, він регламентує використання охоронних зон, визначає відповідальність за їх порушення та встановлює вимоги до безпечної експлуатації інженерних мереж.
Які вимоги ДБН до зливової каналізації в Україні
В Україні основним нормативним документом є «Зливова Каналізація ДБН В.2.5-75:2013». Він визначає правила розміщення, розрахунку та експлуатації систем водовідведення. Вимоги є обов’язковими для нового будівництва та реконструкції і безпосередньо впливають на безпеку об’єкта.
Охоронна зона каналізації норми:
- перевага надається роздільній системі водовідведення (дощова окремо від побутової);
- трубопроводи прокладаються переважно підземно;
- мінімальні ухили труб:
- Ø150 мм — від 0,008;
- Ø200 мм — від 0,007;
- система розраховується з урахуванням інтенсивності опадів;
- швидкість потоку повинна запобігати замуленню труб;
- обов’язково передбачаються дощоприймачі, оглядові колодязі та вузли доступу.
Порушення ухилів і гідравлічних розрахунків — основна причина втрати пропускної здатності системи вже в перші роки експлуатації.
Які закони регулюють зливову каналізацію в Україні
Регулювання систем водовідведення в Україні базується не на одному документі, а на комплексі нормативних актів. Зливова каналізація закон охоплює будівельні норми, екологічне законодавство та правила благоустрою.
Основні законодавчі акти та нормативна база
Ключові документи, які формують правове поле:
- Зливова Каналізація ДБН В.2.5-75:2013 — визначає технічні вимоги до систем.
- Водний кодекс України — регулює відведення і скидання поверхневих вод.
- Закон України «Про благоустрій населених пунктів» — встановлює правила утримання інженерних мереж.
- Закон «Про регулювання містобудівної діяльності» — визначає вимоги до проєктування зливової каналізації.
- ДСТУ та галузеві нормативи зливової каналізації в Україні — деталізують технічні характеристики матеріалів і конструкцій.
Відповідно до Водного кодексу, неочищений скид дощових стоків у водойми без дозволу заборонений.
Розподіл відповідальності та контроль
Законодавство чітко визначає, хто відповідає за стан системи:
- забудовник — відповідність проєкту нормам;
- власник об’єкта — експлуатація;
- балансоутримувач (ЖКГ або підприємство) — технічний стан мереж;
- органи місцевого самоврядування — контроль і регулювання.
Самовільне втручання в інженерні мережі або порушення їх охоронних зон вважається правопорушенням.
Екологічні та містобудівні вимоги
Окрему роль відіграють екологічні обмеження:
- обов’язкове очищення поверхневих стоків у зонах забруднення;
- заборона скидання нафтопродуктів і хімічних речовин без очищення;
- необхідність врахування рельєфу та природного водовідведення.
Порушення екологічних норм може призвести не лише до штрафів, а й до призупинення діяльності підприємства.
Яка охоронна зона каналізації: норми та допустимі відстані
Розміри охоронних зон визначаються не довільно, а відповідно до будівельних норм і правил експлуатації інженерних мереж. Вони формуються відповідно до діаметра труб, глибини їх прокладання та умов забудови.
Нормативні відстані та базові вимоги
Відповідно до ДБН В.2.5-75:2013:
- мінімальна відстань від осі трубопроводу до фундаментів будівель — від 3 м;
- до бордюрів і дорожнього покриття — не менше 1,5–2 м;
- між паралельними мережами водовідведення — від 1 м;
- відстань до інших інженерних комунікацій (газ, вода, кабелі) —
- регламентується окремими нормами, зазвичай не менше 1–2 м.
Відстань до зливової каналізації також залежить від діаметра труби:
- до 500 мм — стандартні мінімальні відступи;
- понад 500 мм — зона збільшується через підвищені ризики аварій;
- магістральні колектори — можуть мати індивідуально розраховані охоронні зони.
Для великих колекторів діаметром понад 1000 мм охоронна зона може перевищувати 5 м у кожен бік від осі трубопроводу.
Фактори, що впливають на розмір охоронної зони
На практиці охоронна зона зливової каналізації може змінюватися залежно від умов експлуатації:
- чим глибше труба, тим більші вимоги до стабільності ґрунту;ʼ
- у слабких/насипних ґрунтах зона розширюється;
- під дорогами діють більш жорсткі обмеження;
- закриті трубопроводи та відкриті канали мають різні вимоги.
Практичне застосування
У реальних проєктах охоронна зона зливової каналізації визначається ще на етапі планування території:
- у приватному будівництві — мінімальні нормативні відступи;
- у міській забудові — обов’язкове узгодження з іншими мережами;
- на промислових об’єктах — індивідуальні розрахунки відповідно до навантажень.
Порушення цих вимог призводить до:
- пошкодження трубопроводів;
- просідання ґрунту;
- ускладнення доступу до ремонту;
- підвищення ризику аварій.
Значна частина аварій на мережах виникає саме через недотримання нормативних відстаней при забудові.
Які обмеження діють в охоронній зоні каналізації
Охоронна зона — це не формальність, а реальний інструмент захисту інженерної мережі. У її межах діють чіткі правила використання території, оскільки будь-яке втручання може призвести до пошкодження трубопроводів.
Які роботи заборонені або потребують погодження
Ось, що заборонено в охоронній зоні каналізації:
- проведення земляних робіт (котловани, траншеї, буріння) без технічного погодження;
- будівництво будівель, споруд, парканів або фундаментів;
- прокладання інших інженерних мереж без узгодження;
- складування будівельних матеріалів, ґрунту або техніки;
- висадка дерев із розвиненою кореневою системою (ризик пошкодження труб);
- зміна рельєфу (насипи, зняття ґрунту), що впливає на навантаження на трубопровід.
Навіть локальні земляні роботи без погодження можуть призвести до розгерметизації труб і підтоплення території.
Транспорт і навантаження
Окремо регламентується вплив динамічних навантажень на мережі:
- заборонено рух важкої техніки поза спеціально розрахованими зонами;
- обмежується стоянка транспорту безпосередньо над трубопроводами;
- навантаження повинно відповідати класу люків і покриття (A15–D400 і вище);
- у місцях підвищеного трафіку застосовуються посилені конструкції (плити, кожухи).
Експлуатація і доступ
Ще одне обмеження в охоронній зоні каналізації пов'язане з доступом до мереж:
- заборонено перекривати доступ до колодязів і дощоприймачів;
- не допускається встановлення тимчасових споруд над інженерними вузлами;
- повинна забезпечуватись можливість під’їзду спецтехніки;
- заборонено засмічення або навмисне блокування елементів системи.
Відсутність доступу до колодязя може збільшити час ліквідації аварії в кілька разів.
Які правила експлуатації зливової каналізації потрібно враховувати
Навіть правильно спроєктована система не працюватиме стабільно без регулярного контролю. Тут ключове завдання — зберегти пропускну здатність і герметичність мережі протягом усього строку служби.
Регулярне обслуговування та очищення
Основна причина збоїв у роботі — засмічення. Тому обслуговування має бути системним:
- очищення дощоприймачів і решіток від листя, піску та сміття;
- промивка трубопроводів гідродинамічним способом;
- видалення мулу з колодязів і відстійників;
- перевірка та очищення пісковловлювачів.
Періодичність залежить від умов експлуатації, але в міських системах огляд рекомендується не рідше 2 разів на рік (весна/осінь).
До 70% локальних підтоплень пов’язані саме з засміченням дощоприймачів, а не з недостатнім діаметром труб.
Контроль технічного стану системи
Правила експлуатації зливової каналізації вимагають оцінювати стан елементів системи:
- перевірка герметичності стиків і труб;
- контроль стану колодязів і люків;
- огляд на наявність тріщин, просідань і деформацій;
- інспекція трубопроводів (для складних ділянок).
Дотримання умов експлуатації і навантажень
Система розрахована на конкретні умови, і їх порушення призводить до пошкоджень:
- заборонено перевищувати клас навантаження люків і дощоприймачів;
- не допускається скидання будівельного сміття або агресивних речовин;
- необхідно забезпечити вільний доступ до всіх вузлів системи.
Неправильна експлуатація скорочує ресурс системи в 1,5–2 рази.
Як відбувається проєктування зливової каналізації згідно норм
Проєктування зливової каналізації виконується відповідно до ДБН В.2.5-75:2013 і включає чітку послідовність інженерних розрахунків. Основна задача — забезпечити відведення розрахункового об’єму опадів без підтоплень і перевантажень системи.
Перший етап — аналіз ділянки: рельєф, площа водозбору, тип ґрунтів і рівень ґрунтових вод. Обов’язково враховується інтенсивність опадів, на основі якої визначається пропускна здатність мережі.
Далі виконується гідравлічний розрахунок: підбираються діаметри труб і ухили (наприклад, для Ø150 мм — від 0,008). Помилки на цьому етапі призводять до втрати ефективності системи вже в перші роки.
На етапі трасування враховується охоронна зона, розміщення інших комунікацій і доступ до обслуговування. Обов’язково передбачаються оглядові колодязі та точки збору води у місцях максимального стоку.
Завершальний етап — підбір матеріалів і елементів системи відповідно до навантаження (класи A15–D400 і вище).
Більшість проблем у роботі систем виникає через помилки на етапі проєктування, а не експлуатації.
Підсумок
Охоронна зона зливової каналізації — це не формальність, а реальний інструмент, який захищає систему від перевантажень, пошкоджень і аварій. Дотримання ДБН, законодавчих норм і правил експлуатації визначає, чи буде водовідведення працювати стабільно роками, чи створюватиме постійні проблеми після кожного дощу.
Як показує практика, найкращий результат дає комплексний підхід: грамотне проєктування, правильні відстані, якісні матеріали та контроль під час експлуатації. Це не лише про відповідність нормам, а й про реальну надійність інфраструктури.
Рішення від Vodaland
Рішення Vodaland дозволяють реалізувати систему водовідведення відповідно до ДБН без компромісів по якості. Продукція компанії розроблена з урахуванням реальних умов експлуатації: навантажень, клімату та вимог до довговічності. Це комплексні рішення, де всі елементи сумісні між собою і працюють як єдина система.
Серед ключових категорій:
- Труби та фітинги зовнішньої каналізації— забезпечують герметичність і стабільну роботу мережі
- Дренажні труби — ефективне відведення ґрунтових і дощових вод
- Колодязі— доступ до системи для контролю та обслуговування
- Дощоприймачі — швидкий збір поверхневих стоків у критичних точках

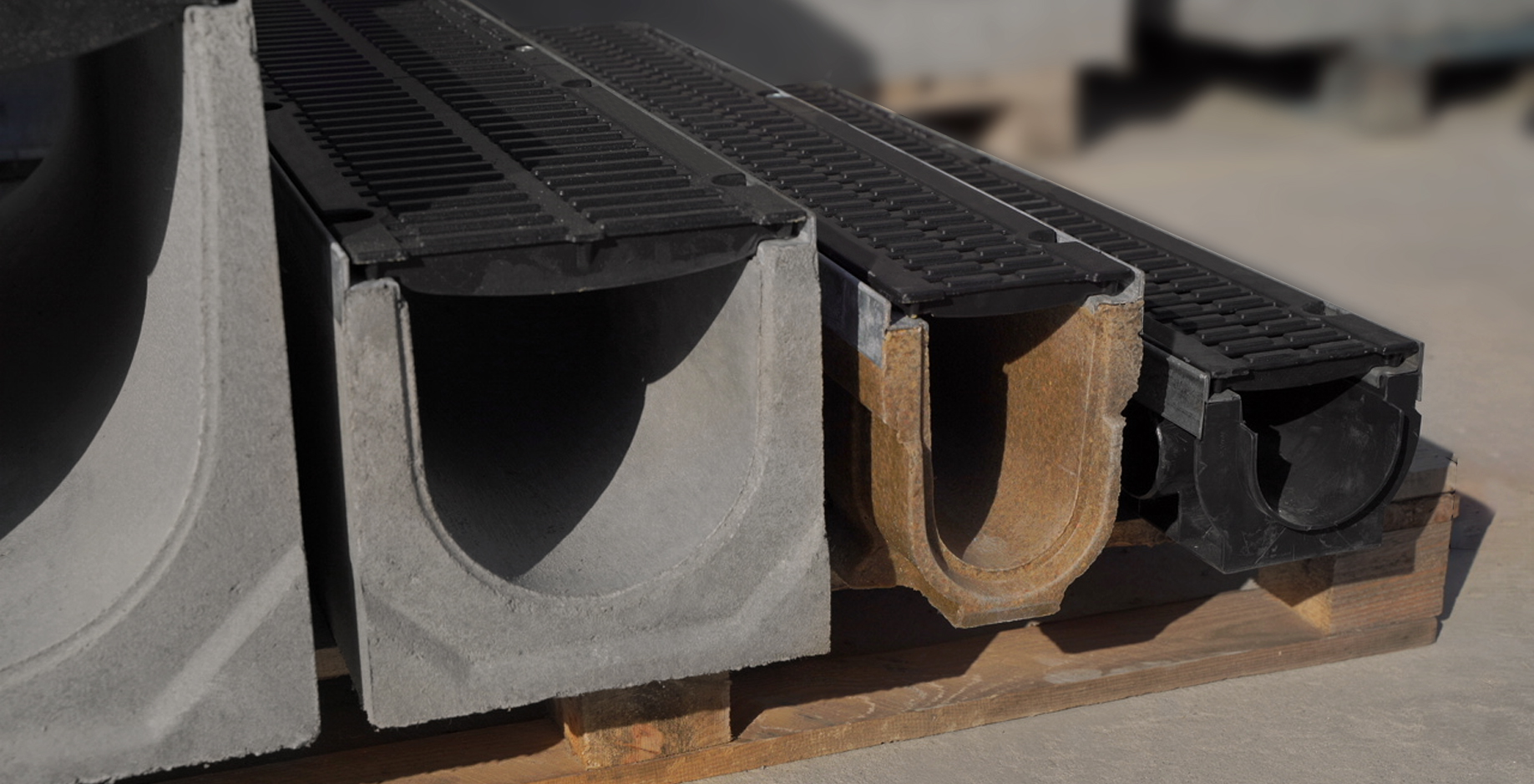

- Дренажні решітки — захист системи та рівномірний розподіл навантаження
Завдяки продукції Водаленд можна створити надійну інженерну систему, яка працюватиме стабільно навіть при пікових навантаженнях.
FAQ
Чи потрібно погоджувати роботи в охоронній зоні зливової каналізації?
Так. Будь-які земляні або будівельні роботи в межах охоронної зони потребують погодження з балансоутримувачем мережі.
Як визначити точне розташування підземної зливової каналізації на ділянці?
Використовують виконавчу документацію або геодезичну зйомку. У разі її відсутності застосовують трасошукачі.
Чи можна прокладати інші комунікації поруч зі зливовою каналізацією?
Можна, але з дотриманням нормативних відстаней і захисних заходів. При перетині мереж обов’язково застосовуються футляри або інші інженерні рішення.
Які ознаки вказують на пошкодження зливової каналізації під землею?
Нерівномірне просідання ґрунту, локальні провали, постійна волога на поверхні без опадів, а також різке зниження ефективності водовідведення.
Чи потрібна перевірка системи перед введенням в експлуатацію?
Так. Проводиться гідравлічне випробування, перевірка герметичності та огляд усіх вузлів. Без цього система не може вважатися готовою до експлуатації.
