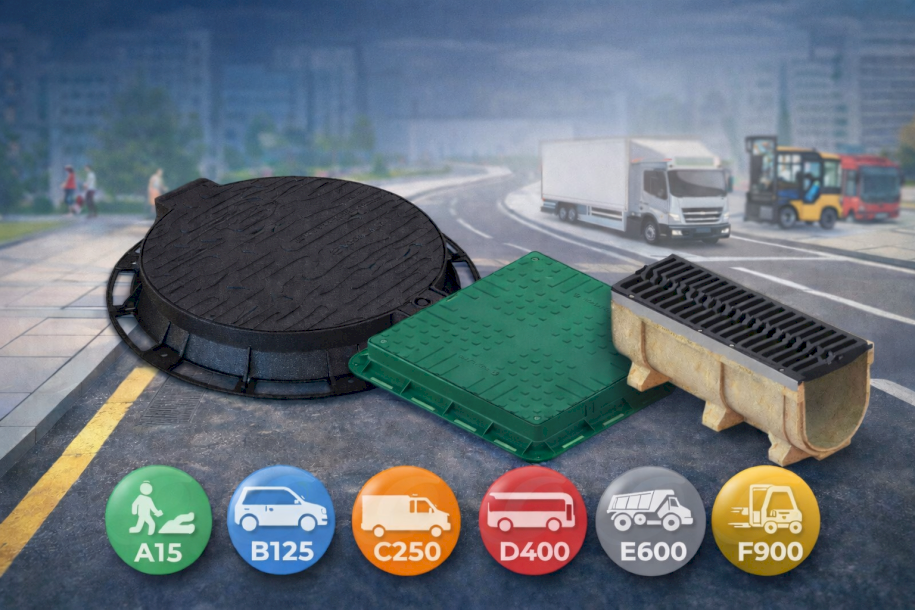

Класи навантаження лотків і люків: що означає клас навантаження A15, B125, C250, D400, E600, F900
Клас навантаження показує, яку максимальну вагу в кілоньютонах (kN) може витримати люк або дренажний лоток під час щоденного використання. Цей показник враховує не лише вагу, а й умови використання — рух транспорту, повторюваність навантаження та вплив зовнішніх факторів. Така класифікація допомагає зрозуміти, де конкретний елемент можна встановлювати без ризику: двір, під’їзд, парковка, пішохідна зона тощо.
Як працює класифікація навантажень на реальному прикладі
Щоб зрозуміти логіку класифікації, розглянемо на прикладі люк C250. Витримує такий люк каналізаційний навантаження 25 тонн і застосовується у зонах, де можливий регулярний або періодичний рух транспорту. Так він працюватиме у межах допустимих значень і зберігатиме геометрію. Якщо ж у цьому випадку використати нижчий клас навантаження A15, навіть короткочасний заїзд транспорту створює перевищення допустимого тиску, що призводить до деформацій, тріщин, появи люфта кришки та ризику аварійних ситуацій.
Але разом із тим люк тип C обирається не за принципом “потужніший — значить кращий”, а відповідно до реального навантаження. Коректний вибір класу дозволяє уникнути перевитрат коштів на покупку і гарантує стабільну роботу інженерної системи.
Чому клас навантаження не дорівнює фактичній вазі транспорту
Поширена помилка — вважати, що клас напряму відповідає вазі автомобіля або техніки. Насправді навантаження у формується не лише масою, а й площею контакту, швидкістю руху та частотою проїздів. Саме тому легковий автомобіль може створювати тиск, який перевищує можливості виробу нижчого класу.
Наприклад, під час наїзду колеса тиск зосереджується на обмеженій площі, що багаторазово збільшує навантаження на дренажну решітку. Додатково впливають динамічні фактори:
- гальмування,
- повороти,
- нерівності покриття.
У результаті виріб, який формально «витримує вагу», фактично працює з перевищенням допустимих параметрів.
Саме тому ГОСТи навантаження люків, решіток і лотків слід сприймати як інженерний запас міцності, а не як просту відповідність масі транспорту. Такий підхід дозволяє уникнути передчасного зносу і підвищує безпеку експлуатації.
Клас навантаження A15 і B125: де можна використовувати та чому це критично для безпеки
Клас навантаження A15 і B125 найчастіше використовуються на приватних та напівприватних територіях, тому саме з ними пов’язано найбільше помилок при виборі. Візуально люк B125 і А15 виглядають схоже, але їхні можливості суттєво відрізняються. І якщо встановити “слабший”люк для заїзду машини — колесо автівки може будь-якої миті провалитися.
Клас навантаження A15: обмеження, які не можна ігнорувати
Клас навантаження A15 (до 1,5 тонни) призначений виключно для пішохідних зон. Його використовують там, де фізично відсутній рух транспорту або він повністю виключений плануванням території.
Типові сценарії застосування:
- тротуари та пішохідні доріжки;
- внутрішні дворики без заїзду авто;
- зелені зони та ландшафтні ділянки.
Ключовий ризик полягає в тому, що навіть короткочасний заїзд автомобіля створює тиск, на який люк/кришка навантаженням A15 не розраховані. У таких випадках можливі:
- тріщини кришки;
- просідання люка;
- небезпека для пішоходів через втрату рівня поверхні.
Люк B125: базове рішення для приватних заїздів
Люк B125 (до 12,5 тонни) вже розрахований на рух легкових автомобілів, і краще протистоїть динамічним навантаженням, які виникають під час гальмування чи повороту коліс. Саме цей клас вважається мінімально допустимим для зон, де можливий заїзд авто, навіть якщо він не є регулярним.
Найпоширеніші місця встановлення:
- приватні двори та під’їзди;
- гаражі;
- паркомісця для легкового транспорту.
Підсумовуємо: якщо є хоча б мінімальний шанс заїзду автомобіля — клас навантаження A15 не підходить, для приватних заїздів і дворів оптимальним вибором є люк чавунний або металевий B125.
C250 та D400: люки для заїзду машини, автосервісів і зон з високим навантаженням
Для комерційних та технічних зон потрібні посилені рішення, здатні витримувати регулярний трафік. Правильний вибір тут критично важливий, адже помилка призводить не лише до передчасного зносу, а й до реальної небезпеки для транспорту.
C250: оптимальний варіант для заїздів і узбіч
Люк C250 розрахований на навантаження до 25 тонн і призначений для зон, де транспорт заїжджає періодично або рухається з невеликою швидкістю. Зазвичай, на практиці — це території, що межують із проїжджою частиною.
Типові місця, де встановлюється C250 люк:
- заїзди у двір або на парковку;
- узбіччя доріг;
- території біля СТО та мийок;
- промислові майданчики з обмеженим рухом.
Каналізаційний люк C250 не призначений для постійного руху вантажного транспорту. У таких умовах ресурс виробу різко скорочується.
D400: рішення для постійного руху транспорту
Люк D400 витримує навантаження до 40 тонн і застосовується в зонах з інтенсивним автомобільним рухом. Це стандарт для місць, де транспорт проїжджає регулярно, а навантаження є динамічним.
Де використовують люк D400:
- проїжджі частини доріг;
- промислові території;
- логістичні зони;
- АЗК та території з вантажним транспортом.
Щоб спростити вибір, варто орієнтуватися не лише на тип транспорту, а й на частоту його руху:
легкові авто, рідкісні заїзди → C250;
сервісний транспорт, регулярний рух → D400;
змішані умови з вантажівками → тільки люк D400.
Стандарти EN124 та EN1433 простою мовою: як читати маркування люків і решіток
Маркування напряму вказує, яке навантаження витримає виріб і де його дозволено використовувати. Стандарти EN 124 (люки) та EN 1433 (лотки й решітки) уніфікують ці вимоги, щоб покупець міг порівнювати різні вироби без ризику помилки.
Стандарт EN124: класи навантаження люків та їх призначення
Напис на корпусі або кришці EN124 B125 люк означає, що виріб сертифікований і розрахований на навантаження до 12,5 т у контрольній точці. Це навантаження прикладається локально, а не розподіляється по всій площі люка, що є критичним для правильної експлуатації.
Стандарт EN 124 регламентує не лише допустиме навантаження, а й методи випробувань, геометрію опорної поверхні та допустимі деформації кришки. Саме тому цей показник не можна “збільшити” завдяки товстішому корпусу без офіційної сертифікації.
Маркування люк EN124 C250 стосується цілого виробу, а не окремо кришки чи корпусу.
Стандарт EN1433: навантаження на дренажні решітки та лотки
Стандарт EN 1433 регламентує класи навантаження лотків і дренажних решіток лінійного водовідведення. Важливо розуміти, що відповідність EN 1433 поширюється на систему в цілому: лоток, решітку, замкове з’єднання та основу монтажу. Навіть решітка високого класу не гарантує безпеку, якщо лоток або основа не відповідають заявленому навантаженню.
Для зон з можливим заїздом транспорту завжди обирають клас з запасом, а не мінімально допустимий.
Як правильно обрати люк або решітку: безпека, навантаження та типові помилки економії
Вибір люка або дренажної решітки напряму впливає на безпеку людей, транспорту та інженерних мереж. Навіть короткочасний заїзд автомобіля на люк нижчого класу може призвести до деформації, провалу або руйнування конструкції.
Визначення реального навантаження, а не «за документами»
Перед покупкою важливо оцінити фактичні умови експлуатації, а не лише заплановане використання:
- чи можливий заїзд автомобіля зараз або в майбутньому;
- тип транспорту (легковий, комерційний, спецтехніка);
- точкове навантаження від колеса, а не загальна маса авто.
Навіть у приватному дворі, де «машина заїжджає рідко», люк або решітка повинні відповідати щонайменше класу B125. В іншому випадку ризик пошкодження з’являється вже після кількох заїздів.
Типові помилки економії, які призводять до аварій
Найпоширеніші помилки під час вибору:
- встановлення A15 у зоні заїзду автомобіля;
- використання решітки без фіксації до лотка;
- ігнорування основи монтажу та бетонної обойми;
- вибір виробу без маркування.
Запас міцності як елемент безпеки
Правильний підхід — вибір класу з запасом, особливо для зон змішаного використання. Це актуально для:
- проїздів біля приватних будинків;
- дворів багатоквартирних будинків;
- сервісних зон і господарських майданчиків.
Підсумок
Клас навантаження — це не цифра в каталозі, а гарантія безпеки. Правильно підібраний люк служить десятиліттями та захищає інфраструктуру.
Чому обирають Vodaland
Компанія Vodaland пропонує сертифіковані люки та дренажні системи за стандартами EN124 та EN 1433 відповідно. Вся продукція відповідає заявленим характеристикам. У каталозі є рішення для приватних і промислових об’єктів, наприклад:
- Лоток водовідвідний з ухилом пластиковий Base DN100 H80 А15 .
- Лоток водовідвідний пластиковий Easy 1 DN70 H90 з решіткою пластиковою щілинною зеленого кольору А15.
- Лоток водовідвідний бетонний Base DN100 H125 C250 в комплекті з кріпленням сталевим оцинкованим з гвинтом 50мм.
- Люк пластиковий Easy D800 DN600 круглий легкий чорний з замком.
- Люк чавунний D800 DN600 круглий важкий з замком "Київводоканал" C250.
- Лоток водовідвідний полімербетонний Pro DN300 H360 з решіткою чавунною щілинною E600
Окрім продукції, Vodaland надає консультаційну підтримку, щоб зменшити ризик помилок ще на етапі планування і допомагти нашим клієнтам уникнути перевитрат у майбутньому.
FAQ
1. Чи можна ставити A15 у дворі з авто?
Ні, це небезпечно і може призвести до провалу покриття і пошкодження самої конструкції люка/лотка.
2. Який люк підходить для гаража?
Оптимальний варіант — люк B125 і С250.
3. Чим відрізняється C250 від D400?
Рівнем допустимого навантаження: 25 т проти 40 т.
4. Чи підходять чавунні та металеві люки для авто?
Так, якщо це люк класу B125 і вище.
