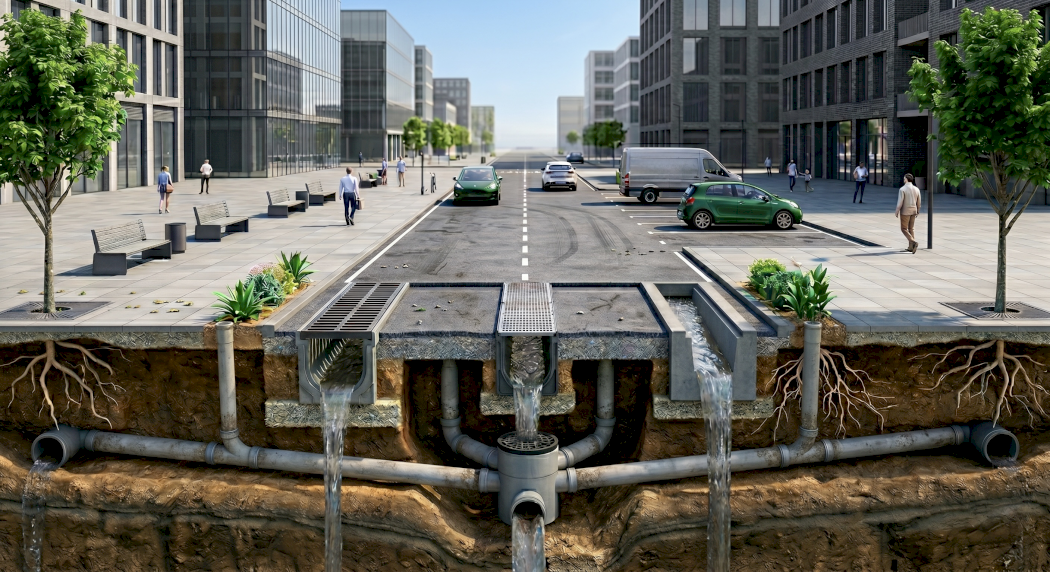

Що таке лінійне водовідведення та як працює система
Лінійне водовідведення це інженерна система збору і транспортування води вздовж поверхні за допомогою лотків і каналів. Вона працює за принципом гравітаційного відтоку — вода самопливом переміщується до точок збору або каналізації.
Принцип роботи та особливості системи (Лінійне водовідведення)
Система лінійного водовідведення функціонує як безперервна лінія збору води, яка встановлюється вздовж доріжок, доріг або майданчиків.
Основні етапи відводу:
- Вода потрапляє на поверхню (дощ, танення снігу).
- Через решітки вона потрапляє у канали.
- Далі самопливом рухається до колектора або дренажної системи.
Ефективність системи залежить від ухилу — мінімально рекомендоване значення становить 0,5–1% для стабільного руху води.
Чим лінійна система відрізняється від точкової
Головна відмінність — спосіб збору води:
- точковий водовідвід працює через окремі дощоприймачі;
- лінійна система лінійного водовідведення збирає воду по всій довжині каналу.
Переваги лінійного рішення:
- швидкий збір води по всій площі;
- менше ризику локальних підтоплень;
- простіше планування ухилів поверхні.
Основні типи систем лінійного водовідведення
Лінійне водовідведення має кілька варіантів виконання, які відрізняються не лише конструкцією, а й принципом роботи в різних умовах. Вибір типу системи безпосередньо впливає на ефективність відведення води, довговічність покриття і витрати на обслуговування.
Поверхневі та заглиблені системи
За способом монтажу система лінійного водовідведення поділяється на поверхневу та заглиблену.
Поверхневі системи — найпоширеніше рішення, яке встановлюється врівень із покриттям (асфальт, плитка, бетон). Лотки швидко приймають воду безпосередньо з поверхні та одразу направляють її у канал.
Основні переваги поверхневих систем:
- простий і швидкий монтаж без складних земляних робіт;
- легкий доступ до очищення і обслуговування;
- універсальність для більшості об’єктів (двори, тротуари, паркінги).
Заглиблені системи використовуються там, де потрібна підвищена пропускна здатність або складна інженерна інфраструктура — наприклад, на дорогах, промислових об’єктах, великих комерційних територіях.
Заглиблені водовідводи мають наступні особливості:
- більший гідравлічний перетин;
- здатність працювати з великим об’ємом стоку;
- підвищені вимоги до проєктування і монтажу.
У міських умовах саме поверхневі системи забезпечують до 80% ефективності збору дощової води завдяки швидкому прийому стоку.
Системи за матеріалом і конструкцією
Також водовідводи класифікуються за матеріалом і конструктивними особливостями. Це ключовий фактор, який визначає ресурс системи та сферу її застосування.
Основні матеріали, з яких виготовляють водовідвідні лотки:
- Пластик (поліпропілен, поліетилен) — легкий, стійкий до корозії, оптимальний для приватного будівництва і зон без інтенсивного навантаження.
- Бетон — класичне рішення для зон з високими навантаженнями, витримує значний тиск транспорту та забезпечує довговічність навіть при інтенсивній експлуатації.
- Полімербетон — сучасний матеріал з високою міцністю і низьким водопоглинанням, використовується у міській і промисловій інфраструктурі, забезпечуючи підвищену стійкість до хімічних впливів, корозії та агресивного середовища.
- Метал (нержавіюча сталь) — застосовується на спеціальних об’єктах, де важлива гігієнічність і стійкість до агресивного середовища.
Також важливу роль відіграє конструкція водовідводу:
- стандартні лотки — для прямих ділянок і ділянок з ухилом;
- лотки з ухилом — для довгих трас без природного перепаду;
- монолітні блоки — для зон з максимальним навантаженням;
- спеціальні елементи (поворотні) — для складних систем і поворотів.
Вибір матеріалу напряму впливає не лише на міцність, а й на гідравлічну стабільність системи — наприклад, полімербетонні лотки зберігають форму навіть при постійному циклі “замерзання–відтавання”.
Де застосовується лінійне водовідведення: приклади та сфери
Сфера застосування залежить від інтенсивності навантаження і об’єму води. Система лінійного водовідведення використовується як у побутових, так і в промислових масштабах.
Приватне будівництво
У приватних будинках водовідвідні лотки встановлюють для:
- дворів і терас;
- відведення води від фундаменту;
- захисту доріжок і газонів.
До 70% локальних підтоплень у приватному секторі пов’язані з відсутністю організованого водовідведення.
Міська інфраструктура
У містах лінійна система використовується для:
- тротуарів, доріг та автострад;
- паркінгів;
- громадських просторів.
Тут важливі класи навантаження (до D400 і вище).
Промислові та комерційні об’єкти
На підприємствах водовідвід виконує ще й технологічну функцію:
- відведення виробничих стоків;
- захист обладнання;
- підтримка санітарних норм.
З чого складається система водовідведення: елементи та компоненти
Поверхневий водовідвід — це не один елемент, а комплекс взаємопов’язаних компонентів, які працюють як єдина гідравлічна система. Її ефективність залежить від правильного підбору кожного вузла, адже навіть незначний дисбаланс у конструкції може знизити пропускну здатність усього комплексу. У сучасних рішеннях водовідводи проєктуються модульно, що дозволяє адаптувати систему під конкретні умови ділянки.
Водовідвідні лотки як основа системи
Основою будь-якої системи є лотки, які формують канал для збору та транспортування води. Саме через них відбувається первинний прийом поверхневого стоку.
Лотки відрізняються за:
- матеріалом (пластик, бетон, полімербетон, метал);
- розміром гідравлічного перетину;
- класом навантаження;
- конструкцією (стандартні, з ухилом, монолітні).
Гідравлічний перетин лотка визначає максимальний об’єм води, який система здатна прийняти без ризику переливу.
Захисні решітки
Решітка — це ключовий елемент верхньої частини системи водовідведення, який одночасно виконує функцію безпеки, фільтрації та розподілу навантаження. Вона встановлюється поверх лотка і безпосередньо контактує із зовнішнім середовищем, тому повинна витримувати як механічні, так і кліматичні впливи.
Основні функції захисних решіток:
- запобігання потраплянню сміття, листя і ґрунту в канал;
- рівномірний розподіл навантаження від транспорту і пішоходів;
- безпечне пересування людей і техніки;
- захист внутрішньої частини системи від пошкоджень.
Решітки виготовляються з різних матеріалів — чавуну, сталі (оцинкованої або нержавіючої), пластику — і підбираються залежно від класу навантаження та умов експлуатації.
Саме захисна решітка найчастіше визначає реальний ресурс системи, оскільки вона першою приймає на себе динамічні навантаження та удари.
Додаткові компоненти та вузли підключення
Щоб лінійне водовідведення працювало стабільно, використовуються допоміжні елементи, які забезпечують правильний рух води.
Основні елементи водовідводу:
- пісковловлювачі — затримують пісок, ґрунт і дрібне сміття;
- ревізійні елементи — забезпечують доступ для очищення;
- торцеві заглушки — герметизують кінці лінії;
- перехідники та з’єднувачі — дозволяють інтегрувати систему з трубопроводами;
- випускні елементи — направляють воду у каналізацію або дренаж.
Правильне використання пісковловлювачів зменшує частоту обслуговування системи до 2 разів на рік навіть за складних умов експлуатації.
Як обрати систему лінійного водовідведення для різних задач
Помилка на етапі підбору призводить до переливів, просідань або перевантаження системи вже в перший сезон дощів. Тому система лінійного водовідведення повинна підбиратися не “на око”, а за чіткими технічними параметрами.
Гідравлічні параметри та розміри лотків
Перший крок — визначення пропускної здатності, яка залежить від гідравлічного перетину та геометрії лотка.
Основні параметри:
- DN (70–500) — визначає внутрішній діаметр/перетин і пропускну здатність;
- ширина лотка (мм) — впливає на швидкість збору води;
- висота (мм) — визначає об’єм накопичення;
- довжина (мм) — важлива для розрахунку ухилів і втрат потоку.
Практичне правило:
- для приватних ділянок зазвичай достатньо DN100–DN150;
- для паркінгів і комерційних зон — DN200 і вище;
- для магістральних систем — DN300+.
Збільшення гідравлічного перетину навіть на один стандартний крок (наприклад, з DN100 до DN150) підвищує пропускну здатність системи до 60%.
Клас навантаження та умови експлуатації
Клас навантаження визначає, які механічні впливи витримає система без деформації. Він є критичним для довговічності.
Основні класи:
- A15 — пішохідні зони, тераси;
- B125 — приватні двори, легкові авто;
- C250 — узбіччя, паркінги з середнім навантаженням;
- D400 — дороги, міська інфраструктура;
- E600–F900 — промислові та спеціальні об’єкти.
Клас визначається не тільки лотком, а системою в цілому — лоток + решітка + основа монтажу.
Матеріал, серія та тип конструкції
Останній етап вибору — це матеріал і конструктивна серія, які визначають ресурс і сферу застосування.
Матеріали лотків:
- пластик;
- полімербетон;
- бетон;
- нержавіюча сталь.
Серії систем:
- Base — базові рішення для приватного сектору;
- Easy — швидкий монтаж;
- Pro — універсальні системи для більшості задач;
- Mega — підвищена міцність для навантажених зон;
- Mono — монолітні конструкції;
- Balcony — компактні системи для терас/балконів і ванних кімнат.
Типи лотків:
- стандартний — прямі ділянки;
- з ухилом — території без перепадів;
- монолітний блок — максимальна жорсткість і стабільність;
- бордюрний — інтеграція в дорожню інфраструктуру;
- поворотний — складна геометрія системи.
Матеріал решітки:
- оцинкована сталь;
- нержавіюча сталь;
- пластик;
- чавун;
- полімербетон.
Підсумок
Лінійне водовідведення це не просто елемент благоустрою, а повноцінна інженерна система, яка визначає довговічність покриття і безпеку території. Правильний підбір компонентів, дотримання норм і грамотне проєктування дозволяють уникнути більшості проблем з підтопленням і руйнуванням інфраструктури.
Рішення від Vodaland
Продукція Vodaland — це інженерні системи лінійного водовідведення, розроблені для приватних ділянок, міської і промислової інфраструктури.
Ключові переваги:
- широкий вибір серій під різні задачі (Easy, Base, Pro та ін.);
- точна відповідність класам навантаження EN 1433;
- продумана геометрія для стабільного водовідведення;
- довговічні матеріали, стійкі до морозу, вологи та механічних навантажень;
- модульність і простота інтеграції в будь-яку систему.
Найпопулярніші продукти Vodaland для систем лінійного водовідведення:
- Лоток водовідвідний з ухилом пластиковий Base DN100 H80 №1— базове рішення для приватних ділянок із природним ухилом.
- Лоток водовідвідний з ухилом пластиковий PRO DN100 H95 №1 з решіткою чавунною щілинною D400 — підвищена міцність для зон із транспортним навантаженням.
- Лоток водовідвідний пластиковий Easy Low DN100 H40 з решіткою пластиковою А15 — легке рішення для пішохідних зон і терас.
- Лоток водовідвідний пластиковий Easy Low DN100 H40 з решіткою сталевою оцинкованою щілинною А15 — універсальний варіант із підвищеною жорсткістю решітки.
Готові системи Vodaland дозволяють зібрати ефективне лінійне водовідведення без перевитрат і забезпечити стабільну роботу навіть у складних умовах експлуатації.
FAQ
1. Чим лінійне водовідведення краще за точкове?
Лінійна система збирає воду по всій площі, що значно знижує ризик локальних підтоплень.
2. Який мінімальний ухил потрібен для системи?
Рекомендований ухил — від 0,5% для стабільного самопливу води.
3. Чи можна комбінувати різні матеріали в одній системі?
Так, але важливо враховувати сумісність і клас навантаження.
4. Як часто потрібно обслуговувати систему?
Огляд і очищення рекомендується проводити щонайменше 2 рази на рік.
5. Через що водовідведення найчастіше виходить з ладу?
Зазвичай це засмічення або неправильний підбір решіток, класу навантаження та гідравлічного перетину системи.
