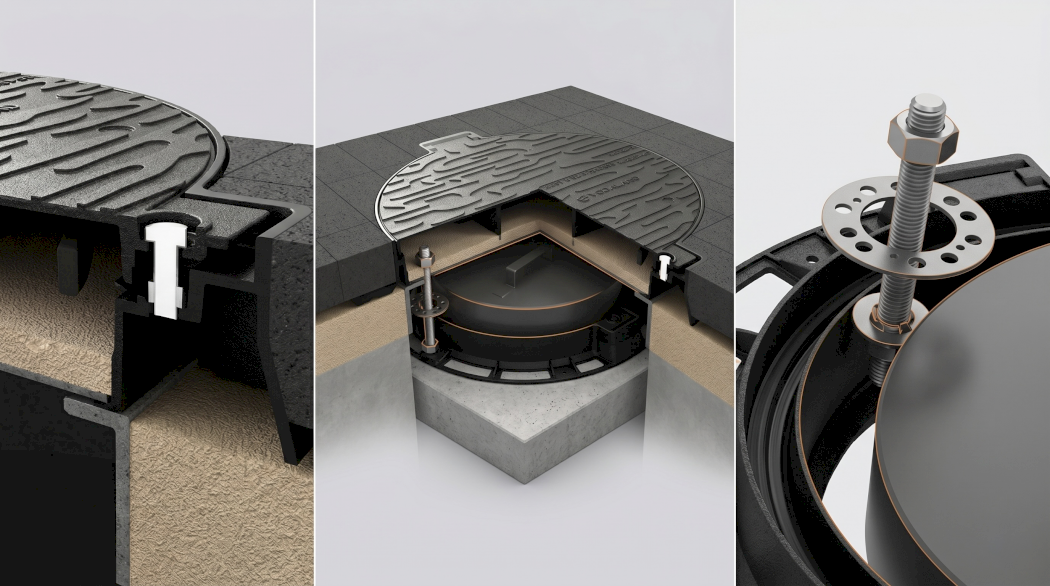

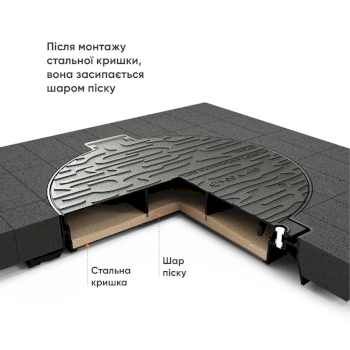

Основні елементи конструкції:
- рама — приймає навантаження і передає його на основу;
- кришка каналізаційного люка — закриває доступ до колодязя;
- замок з ущільненням — запобігають шуму та несанкціонованому відкриттю;
- опорне кільце — використовується для регулювання висоти.
Чому каналізаційний люк круглий? Зазвичай кришка каналізаційного люка буває круглої форми (рідше квадратної чи прямокутної). Перевагою круглої кришки є те, що вона ніколи не провалиться у колодязь за будь-якого положення.
Чавунні люки — типи Л, С, Т
Найбільш поширеним рішенням для дорожньої інфраструктури залишається люк чавунний. Основна перевага чавуну — висока міцність, стійкість до ударних навантажень і тривалий ресурс експлуатації, який може перевищувати 30–50 років.
Люк чавунний важкий виготовляється з:
- сірого чавуну СЧ20–СЧ25;
- високоміцного чавуну з кулястим графітом (ВЧ50).
Саме кришка люка чавунна ВЧ50 сьогодні вважається стандартом для магістральних доріг і промислових зон через кращу тріщиностійкість і витривалість до динамічного навантаження.
В українській практиці чавунні люки традиційно поділяють на типи Л, С і Т залежно від допустимого навантаження і сфери використання:
- Тип Л (легкий) — люк чавунний тип Л встановлюється у пішохідних зонах, парках, на тротуарах і прибудинкових територіях. Середня вага каналізаційного люка становить 50–65 кг.
- Тип С (середній) — люк каналізаційний посилений застосовується на внутрішньоквартальних проїздах, стоянках і територіях з помірним рухом транспорту.
- Тип Т (важкий) — люк чавунний важкий типу Т призначений для автомобільних доріг, магістралей і промислових зон.
Типи Л, С і Т співвідносять з європейськими класами навантаження EN 124: Л — приблизно A15–B125, С — C250, люк чавунний тип Т — D400 і вище.
Що означає маркування люк чавунний код УКТЗЕД — це товарний код згідно з Українською класифікацією товарів зовнішньоекономічної діяльності, який використовується для митного оформлення, імпорту, експорту та бухгалтерського обліку продукції.
Клас навантаження визначається максимально допустимим випробувальним зусиллям у кілоньютонах (kN), яке повинен витримувати люк каналізаційний дорожний без деформації або руйнування.
Наприклад, люк чавунний В125 розрахований на навантаження 125 kN, що еквівалентно приблизно 12,5 тонни, а люк чавунний тип С250 EN124 — відповідно на 25 тонн.
Пластикові люки
Пластикові люки застосовуються у зонах без інтенсивного транспортного навантаження. Вони виготовляються з термопластичних полімерів (поліетилен високої щільності HDPE або поліпропілен PP) і регулюються вимогами ISO 15398, а також частково EN 124 у межах класів A15–B125.
На відміну від чавунних виробів, пластикові люки мають наступні переваги:
- відсутність корозії та обслуговування;
- мала власна вага;
- зниження ризику крадіжок через відсутність металу;
- акуратний зовнішній вигляд у благоустрої територій.

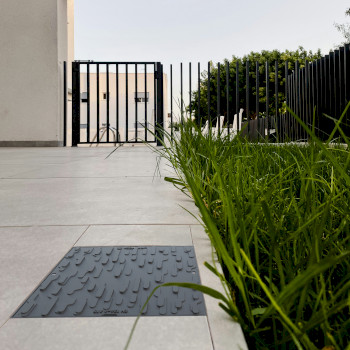

Так як і люк чавунний, виріб з пластику буває круглої та квадратної форми. Використовується як ревізійний люк для доступу до обслуговування накопичувальних ємностей, кабельних мереж, дренажних і каналізаційних систем. Люк пластиковий квадратний зазвичай інтегрується у плиткове або газонне покриття.

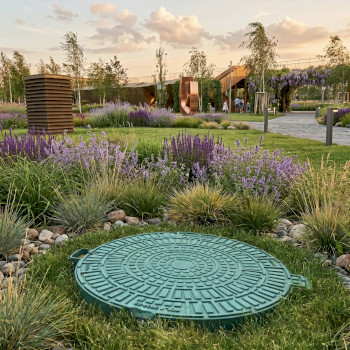

Люки ревізійні пластикові встановлюються на приватних і комерційних об'єктах з максимальним навантаженням до 1,5 тонни:
- пішохідні та велодоріжки;
- зони благоустрою;
- присадибні ділянки;
- сквери та парки.
Яка вага каналізаційного люка? Легкий пластиковий люк важить 3–7 кг, тоді як люк для колодязів важкий може мати масу до 150 кг і більше.
Ревізійний люк пластиковий розміри має наступні:
- кругла кришка — стандартний діаметр внутрішній 600 мм, зовнішній 800 мм;
- квадратна кришка — 500 х 500 мм, 600 х 600 мм, 700 х 700 мм.
У проєктуванні важливі розміри пластикового люка, щоб забезпечити доступ до арматури та з’єднань без демонтажу конструкції.
Для чого потрібен каналізаційний люк
Відповідальність за люки на об'єкті після здачі ЖК
Після введення житлового комплексу в експлуатацію актуальним є питання: хто відповідає за каналізаційні люки? Відповідальність за каналізаційні, дренажні та кабельні люки переходить до балансоутримувача мереж або керуючої організації: ОСББ, управляюча компанія, водоканал чи інше комунальне підприємство — залежно від того, кому передані інженерні комунікації на баланс.
До відповідальності експлуатуючої сторони входить:
- контроль технічного стану;
- своєчасна заміна пошкоджених кришок і рам;
- усунення просідань;
- забезпечення безпечної експлуатації для транспорту та пішоходів
Яку вагу витримує каналізаційний люк
Класи навантаження A15–F900 за EN 124 та ДБН
Стандарт EN 124 поділяє люки на шість основних класів навантаження залежно від місця встановлення.
| Клас | Допустиме навантаження |
Сфера застосування |
| A15 | до 1,5 т |
Пішохідні зони, газони, велодоріжки |
| B125 | до 12,5 т |
Тротуари, паркінги легкового транспорт |
| C250 | до 25 т |
Узбіччя доріг, міські проїзди |
| D400 | до 40 т |
Автомобільні дороги та магістралі |
| E600 | до 60 т |
Промислові майданчики, логістичні комплекс |
| F900 | до 90 т |
Порти, аеропорти, контейнерні термінали |
Який люк обрати для паркінгу, дороги та промислового майданчика
Для стоянок легкового транспорту, внутрішніх проїздів ЖК і торгових центрів зазвичай застосовується люк EN124 В125 або люк EN124 С250 класу навантаження, які витримують регулярний рух легкових автомобілів і невеликого комерційного транспорту.
На міських дорогах, магістралях і транспортних розв’язках використовуються люки класу D400, що мають посилену раму, антивібраційні ущільнювачі та розраховані на постійне динамічне навантаження вантажівок і автобусів.
На території заводів, портів, логістичних центрів і контейнерних терміналів вже необхідний люк каналізаційний посилений класів E600 або F900, які здатні витримувати надважку техніку, навантажувачі, контейнеровози та спеціалізований транспорт.
Окрім класу навантаження, під час вибору важливо враховувати:
- Матеріал люка.
- Тип опорної рами.
- Наявність замкового механізму.
- Герметичність конструкції.
- Якість монтажу та бетонної основи.
Навіть найміцніший люк може вийти з ладу при неправильному встановленні або порушенні технології бетонування.
Як встановити каналізаційний люк
Правильний монтаж каналізаційного люка безпосередньо впливає на безпеку руху, довговічність дорожнього покриття та строк служби інженерної системи.
Покрокова інструкція монтажу в дорожнє полотно
Розглянемо поетапно, як встановити каналізаційний люк:
- Підготовка основи. Верхня частина колодязя очищається від пошкодженого бетону, бруду та залишків старого розчину.
- Встановлення опорного кільця. Опорна рама монтується на цементно-піщаний або бетонний розчин з контролем горизонтального рівня.
- Вирівнювання по висоті. Рама повинна розташовуватися врівень з майбутнім дорожнім покриттям.
- Бетонування конструкції. Простір навколо рами заповнюється бетоном класу не нижче C25/30 з ущільненням суміші.
- Монтаж кришки люка. Після набору міцності бетону встановлюється кришка та перевіряється її посадка без люфту.
- Відновлення дорожнього покриття. Асфальтобетон або плиткове покриття укладається з урахуванням ухилів для водовідведення.
Регулювання висоти та типові помилки при встановленні
Однією з найпоширеніших проблем є просідання люка після укладання асфальту. Причина — недостатньо ущільнена основа або неправильне регулювання висоти.
Питання як підняти каналізаційний люк вирішується за допомогою спеціальних регулювальних кілець. Регулювальні кільця для люків дозволяють адаптувати висоту люка після ремонту дороги без повного демонтажу конструкції.
Типові помилки під час встановлення:
- монтаж рами без бетонної опори;
- використання слабкого або неармованого бетону;
- неправильне виставлення рівня відносно дорожнього покриття;
- відсутність ущільнення навколо рами;
- встановлення люка нижче або вище рівня асфальту;
- застосування люка невідповідного класу навантаження.
Особливо критичними помилки стають на магістралях і промислових об’єктах з постійними динамічними навантаженнями від руху вантажного транспорту.
Переваги продукції Водаленд
Люки Vodaland адаптовані до українських умов експлуатації та підходять як для приватного будівництва, так і міської інфраструктури.
Рекомендовані моделі:

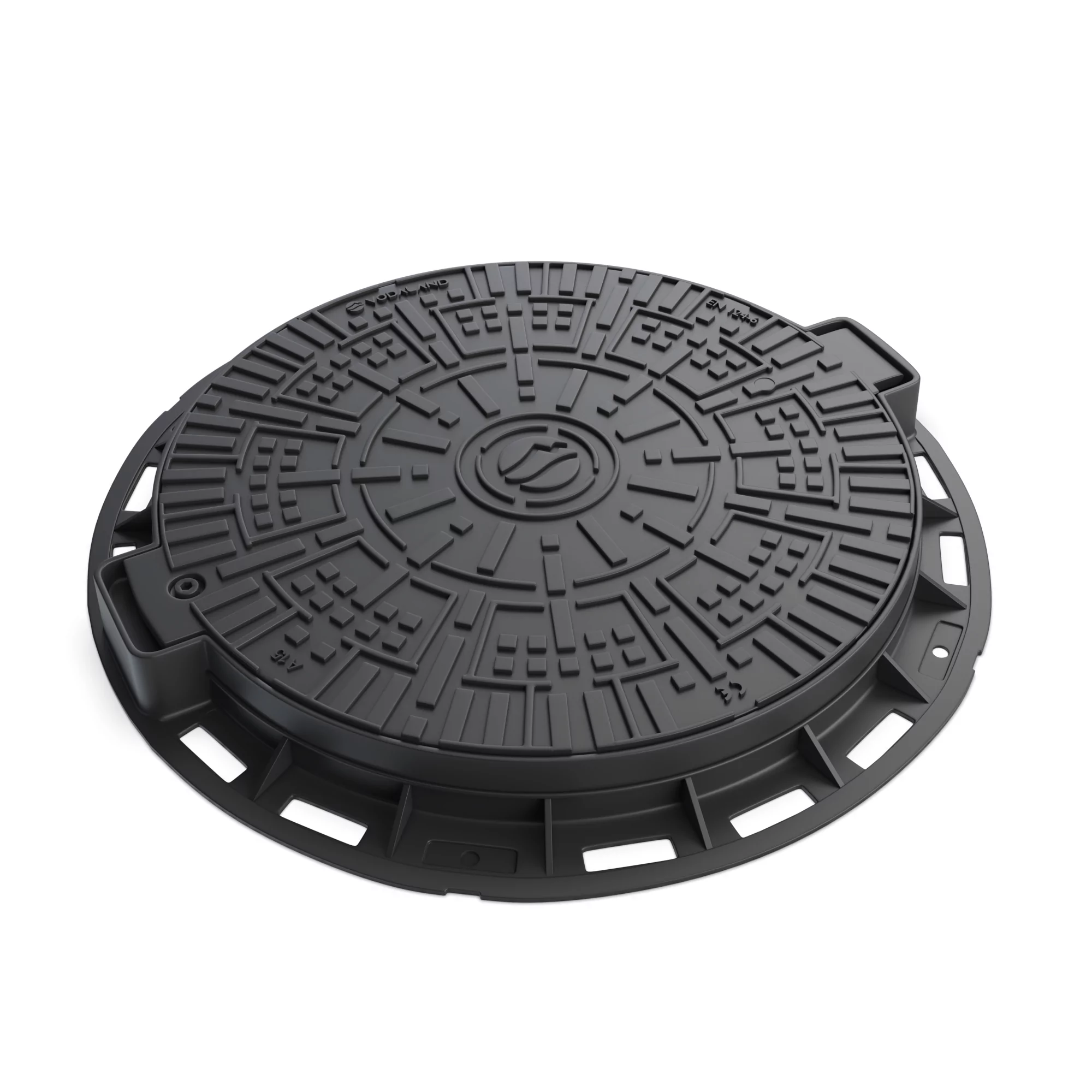

- Люк пластиковий Easy D800 DN600 круглий легкий чорний з замком для приватних територій, септиків і дренажних систем.
- Зручний для монтажу у плиткове покриття Люк пластиковий Easy 700х700 DN560 квадратний легкий чорний з замком для благоустрою, кабельних мереж і технічних зон.
- Люк чавунний D800 DN600 круглий легкий з замком "Компас" А15 для пішохідних зон, тротуарів і прибудинкових територій.
- Посилений Люк чавунний D800 DN600 круглий важкий з замком "Київводоканал" C250 для паркінгів, внутрішніх проїздів і міських доріг із помірним транспортним навантаженням.

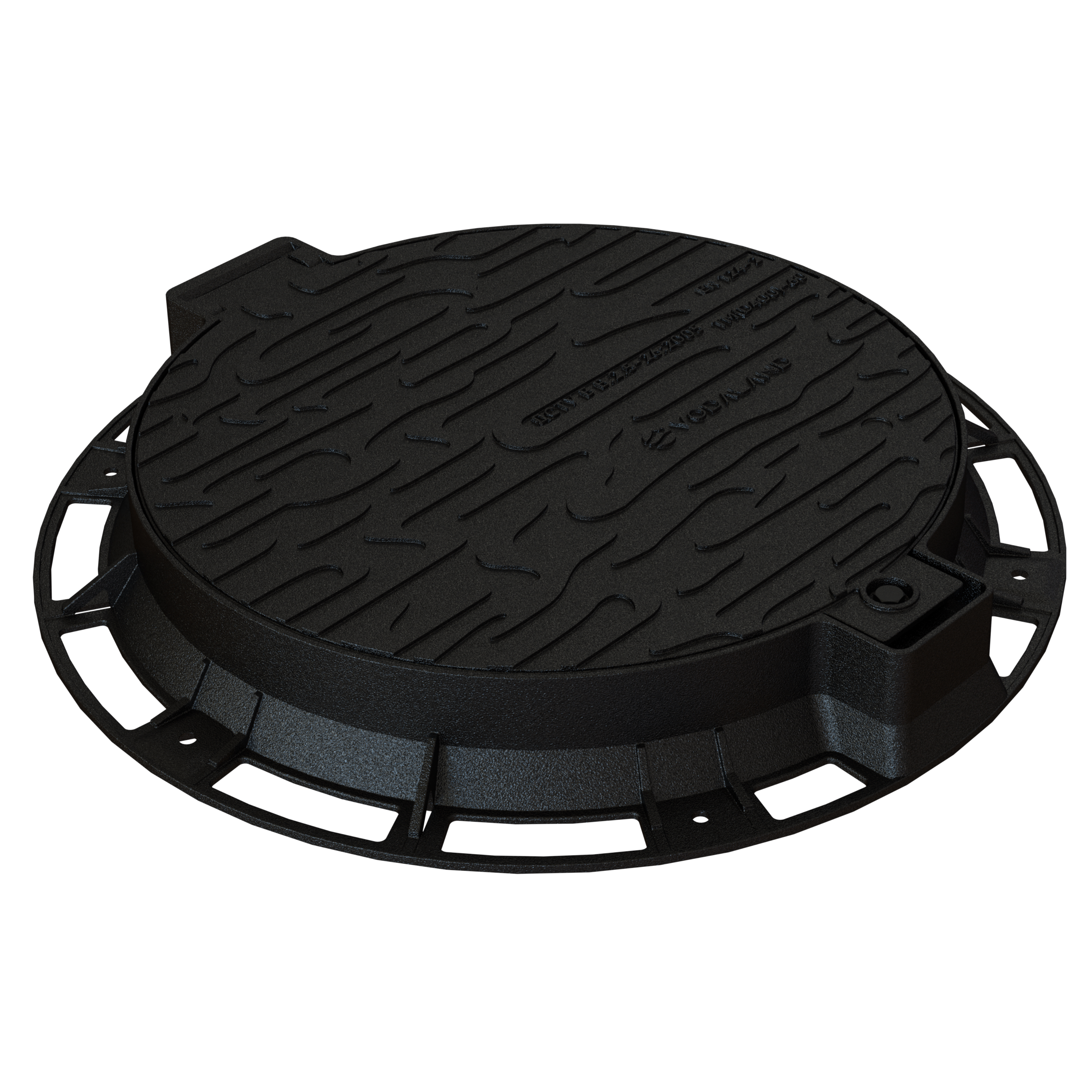

- Люк чавунний D800 DN600 круглий важкий з замком та ущільнючою прокладкою Хвиля D400 для магістралей і промислових зон.
FAQ
Який люк краще: пластиковий чи чавунний?
Для приватного сектору підійдуть пластикові моделі, а для доріг і паркінгів — чавунні люки.
Який клас люка потрібен для паркінгу?
Для паркінгів рекомендують люки класу B125 або C250.
Чи можна встановлювати пластиковий люк на проїжджій частині?
Ні, для автомобільного руху слід використовувати сертифіковані люки відповідного класу навантаження.
Як часто потрібно перевіряти стан люків?
Огляд рекомендується проводити щонайменше раз на рік або після ремонту дорожнього покриття.
Чому люки просідають?
Основна причина — неправильний монтаж або відсутність якісної бетонної основи.
Які люки використовують на промислових об'єктах?
Для промислових майданчиків застосовують важкі люки класу D400–F900.
