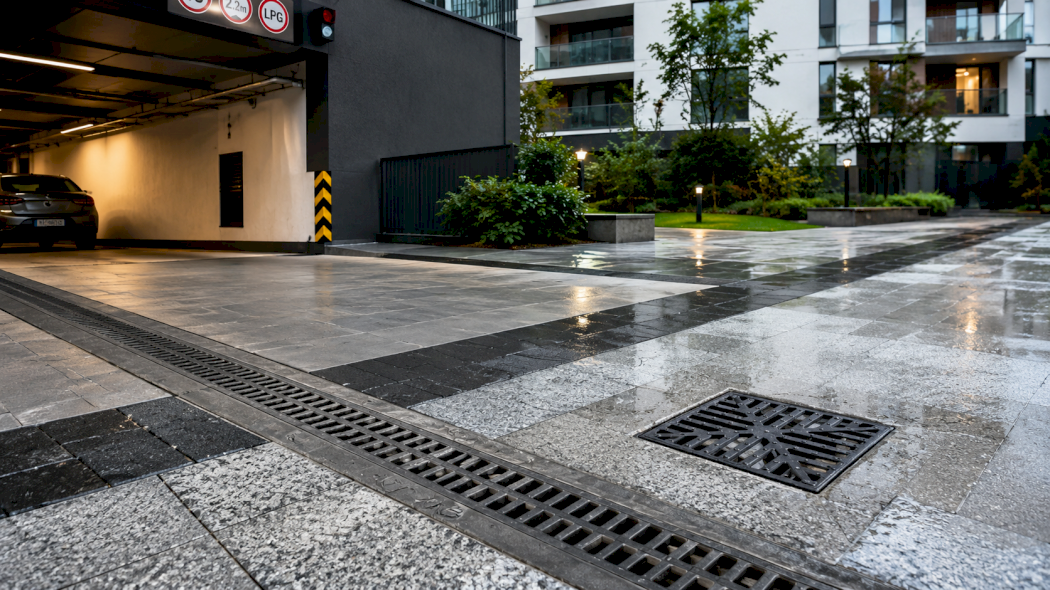

Норми та ДБН для водовідведення паркінгу і ЖК
Для сучасних ЖК із підземними паркінгами та великою площею твердого покриття поверхневий стік формується значно швидше, ніж у природному середовищі. Під час інтенсивних опадів навантаження на мережу може збільшуватись у декілька разів, тому всі рішення мають відповідати актуальним будівельним нормам.
Чинні ДБН в Україні для водовідведення паркінгів і території ЖК
Проєктування і монтаж систем поверхневого водовідведення ЖК (зливової каналізації) для паркінгів і прибудинкових територій житлових комплексів в Україні регулюється низкою профільних Державних будівельних норм:
- ДБН В.2.5-75:2013 «Каналізація. Зовнішні мережі та споруди. Основні положення проєктування» — основний документ, що регламентує проєктування зливової каналізації, розрахунок дощових стоків, які може ефективно транспортувати лоток водовідвідний з решіткою, влаштування оглядових колодязів та очисних споруд.
- ДБН Б.2.2-12:2019 «Планування та забудова територій» — визначає вимоги до інженерного забезпечення територій, організації рельєфу та поверхневого стоку на прибудинковій території (включаючи благоустрій).
- ДБН В.2.3-15:2007 «Автостоянки і гаражі для легкових автомобілів» — регулює вимоги до водовідведення (відкритий чи підземний паркінг ЖК водовідведення норми, якого передбачають обов'язкове очищення стоків від нафтопродуктів).
Якщо зливова система пов'язана з іншими зовнішніми водопровідними мережами, при проєктуванні використовується суміжний ДБН В.2.5-74:2013 «Водопостачання. Зовнішні мережі та споруди».
Основні вимоги ДБН до паркінгів і прибудинкової території житлових комплексів
Згідно з нормами, зливова каналізація ДБН повинна забезпечувати ефективне відведення дощових, талих вод, а також води від миття покриттів (прибудинкової території) та паркінгів. Система може бути закрита (дощоприймачі, труби) або комбінована (відкритий лоток водовідвідний з решіткою чи без неї + закритий колектор). Щоб мінімізувати насипи та глибокі земляні розробки система водовідведення має базуватися на рельєфі території.
Основні вимоги ДБН до паркінгів і прибудинкової території житлових комплексів
Згідно з нормами, зливова каналізація ДБН повинна забезпечувати ефективне відведення дощових, талих вод, а також води від миття покриттів (прибудинкової території) та паркінгів. Система може бути закрита (дощоприймачі, труби) або комбінована (відкритий лоток водовідвідний з решіткою чи без неї + закритий колектор). Щоб мінімізувати насипи та глибокі земляні розробки система водовідведення має базуватися на рельєфі території.
Проєктування зливової каналізації для багатоквартирного будинку
Грамотне проєктування зливової каналізації для житлового комплексу — це не лише вибір лотків чи труб. Це комплекс інженерних розрахунків, який враховує навантаження на систему, інтенсивність опадів, тип покриття і рельєф території.
Етапи проєктування зливової каналізації для ЖК
- Збір вихідних даних відповідно до ДБН водовідведення багатоквартирний будинок:
- Аналіз архітектурно-будівельних креслень (план даху, генплан ділянки).
- Визначення площі водозбору (покрівля, відмостка, проїзди).
- Аналіз гідрогеологічних умов (тип ґрунту, рівень ґрунтових вод).
- Визначення точки скидання (міська зливова мережа, резервуар чи очисні споруди). - Гідравлічний розрахунок:
- Визначення розрахункових витрат дощових вод залежно від інтенсивності опадів для конкретного регіону.
- Вибір діаметрів труб і нахилів для забезпечення самопливного руху води. - Розробка внутрішньої системи (покрівля):
- Розміщення водостічних воронок на даху.
- Проєктування стояків. - Розробка зовнішньої мережі:
- Проєктування дощоприймачів навколо будинку.
- Трасування трубопроводів від дощоприймачів до колодязів.
- Розрахунок глибини закладання труб з урахуванням глибини промерзання ґрунту.
Норми навантаження для паркінгів і прибудинкових проїздів
Під час вибору системи поверхневого водовідведення ЖК враховується клас навантаження відповідно до стандарту ДСТУ EN 1433:2022:
- A15 — пішохідні доріжки та зелені зони.
- B125 — тротуари й дворові території.
- C250 — наземні паркінги та внутрішні проїзди.
- D400 — пожежні проїзди та дороги з інтенсивним рухом.
Понад 80% локальних підтоплень житлових комплексів пов’язані з помилками у визначенні площ водозбору та неправильним розрахунком пікової інтенсивності опадів.
Основні елементи системи: дощоприймачі та водовідвідні лотки
Ефективна зливова каналізація багатоквартирного будинку повинна працювати без перевантажень навіть під час інтенсивних опадів. Основу системи формують дощоприймачі та лінійні канали для збору й транспортування поверхневих стоків.
Дощоприймачі для локального збору води
На в’їздах у підземні паркінги, у нижніх точках проїздів і біля пішохідних зон застосовують точкові дощоприймачі. Їх основне завдання — швидко приймати потік води та направляти його в систему трубопроводів без підтоплення території. Для об’єктів із високим навантаженням найчастіше використовується дощоприймач бетонний з чавунною решіткою, оскільки він витримує регулярний рух автомобілів і не деформується під навантаженням.
При закупівлі обладнання для муніципальних або комерційних об’єктів часто використовується класифікація дощоприймач код ДК 44114200-4 — «Бетонні вироби».

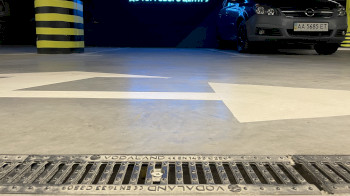

Водовідвідні лотки для паркінгів і прибудинкових проїздів
На великих площах точковий збір води недостатній, тому для ефективного водовідведення прибудинкової території використовують лінійні канали (лотки). Саме вони забезпечують безперервний збір поверхневих стоків уздовж проїздів, рамп, тротуарів і зон в’їзду в паркінг.
Для територій із рухом легкового транспорту оптимальним рішенням є лоток водовідвідний для паркінгу клас С250. Він розрахований на навантаження до 25 тонн і відповідає вимогам стандарту EN 1433.
Полімербетонні лотки мають водопоглинання менше 0,5%, що значно знижує ризик руйнування конструкції під час сезонних перепадів температур порівняно зі звичайним бетоном
Монтаж водовідведення на паркінгу та прибудинковій території
Якість монтажу безпосередньо впливає на пропускну здатність системи, довговічність покриття і стабільність роботи всієї зливової каналізації. Помилки під час монтажу часто призводять до просідання лотків, руйнування бетонної обойми та переливу води через край системи.
Підготовка основи та розмітка системи
Монтаж починається з гідравлічного розрахунку та розмітки траси водовідведення. На цьому етапі визначають напрямок потоку, точки скиду, ухили та місця встановлення дощоприймачів і пісковловлювачів. Для прибудинкових територій мінімальний рекомендований ухил поверхні становить 0,5–1%, а для лінійних лотків — від 3 до 5 мм на погонний метр.
Після розмітки виконується підготовка траншеї:
- видаляється слабкий ґрунт;
- формується ущільнена піщано-щебенева подушка;
- облаштовується бетонна основа відповідно до класу навантаження.
Для легкових паркінгів зазвичай використовують бетон не нижче класу C20/25, а для зон із регулярним рухом вантажного транспорту — C30/37. Ширина бетонної обойми повинна перевищувати ширину лотка мінімум на 10 см з кожного боку.
Встановлення лотків, дощоприймачів і підключення до каналізації
Після підготовки основи виконується поетапне встановлення елементів системи. Монтаж починають із нижньої точки траси у напрямку до місця збору стоків. Лотки встановлюють із дотриманням проектного ухилу та контролем висотних відміток.
У місцях локального накопичення води виконують монтаж дощоприймача з підключенням до мережі зливової каналізації через пісковловлювачі. Якщо передбачене інтенсивне транспортне навантаження, використовується посилений дощоприймач з чавунною решіткою з антивандальним кріпленням решітки.
Під час підключення системи необхідно:
- Герметизувати стики між елементами.
- Встановити ревізійні точки для обслуговування.
- Забезпечити доступ до пісковловлювачів для подальшого очищення.
- Виключити перепади висот між лотком і фінішним покриттям.
Для асфальтованих паркінгів і прибудинкових проїздів середня відстань між дощоприймачами зазвичай становить 20–40 м, але точний розрахунок виконується відповідно до ДБН В.2.5-75:2013.
Бетонування, фіксація решіток і перевірка системи
Після встановлення всіх елементів виконується остаточне бетонування бокових зон і фіксація системи в проєктному положенні. На цьому етапі важливо не допустити зміщення каналів або потрапляння бетонної суміші всередину лотків.
Решітки монтуються лише після завершення основних бетонних робіт. Для паркінгів застосовують моделі з болтовою або замковою фіксацією, які витримують динамічне навантаження від транспорту та запобігають зміщенню під час експлуатації.
Перед введенням системи поверхневого водовідведення ЖК в експлуатацію проводиться:
- перевірка ухилів;
- тестовий пролив води;
- контроль герметичності стиків;
- перевірка пропускної здатності;
- очищення каналів від будівельного сміття.
Обслуговування: чистка та прочищення зливової каналізації
Навіть правильно спроєктована зливова каналізація ДБН потребує регулярного технічного обслуговування. Для паркінгів, внутрішніх проїздів і прибудинкових територій ЖК критично важливо підтримувати стабільну пропускну здатність лотків, дощоприймачів і трубопроводів. Несвоєчасна чистка зливової каналізації призводить до накопичення піску, листя, нафтопродуктів і мулу, що знижує ефективність роботи всієї системи.
Періодичне очищення лотків і дощоприймачів
Основне навантаження системи поверхневого водовідведення припадає саме на лотки та дощоприймачі. На паркінгах і прибудинкових територіях у них потрапляють пісок, бруд із шин, реагенти та дрібне сміття.
Планове очищення зливової каналізації рекомендується проводити:
- мінімум 2 рази на рік — навесні та восени;
- після сильних опадів;
- після будівельних і ремонтних робіт на території ЖК.
Для цього знімають решітки, очищають внутрішню частину лотків і перевіряють стан пісковловлювачів. Особливу увагу приділяють системам у зонах інтенсивного руху транспорту та на в’їздах до підземних паркінгів.
Понад 70% аварійних підтоплень паркінгів виникають через засмічення елементів поверхневого водовідведення, а не через недостатню пропускну здатність системи.
Прочищення трубопроводів і контроль пропускної здатності
Підземна частина системи також потребує регулярного сервісу. З часом у трубах накопичуються відкладення, що зменшують робочий діаметр і погіршують відведення води.
Професійне прочищення зливової каналізації виконується:
- гідродинамічним методом;
- механічними установками;
- вакуумними мулососами для пісковловлювачів і колодязів.
Для великих ЖК рекомендується додатково проводити відеодіагностику трубопроводів мінімум раз на 2–3 роки, щоб виявити замулення, просідання труб і пошкодження стиків до появи аварійних ситуацій.
Як спростити обслуговування системи водовідведення
Рекомендується вибирати системи водовідведення з урахуванням швидкого доступу до всіх елементів для сервісного обслуговування. Саме тому важливо використовувати лотки, пісковловлювачі та дощоприймачі з ревізійними зонами та знімними решітками.
Висновок: ефективне водовідведення — основа довговічності ЖК і паркінгу
Система поверхневого водовідведення — це не допоміжний елемент благоустрою, а повноцінна інженерна інфраструктура, від якої залежить безпечна експлуатація паркінгів, проїздів і прибудинкової території. Грамотне проєктування, дотримання вимог ДБН, правильний підбір класу навантаження та професійний монтаж дозволяють уникнути підтоплень, руйнування покриття, просідання ґрунту і перевантаження зливових мереж.
Рішення від Vodaland
Елементи поверхневого водовідведення Vodaland розроблені з урахуванням високих експлуатаційних навантажень, відповідають вимогам EN 1433 та адаптовані під українські ДБН. Для виготовлення продукції використовується полімербетон, армований бетон, високоміцний пластик і чавун. Важливою перевагою систем Vodaland є модульність конструкцій, широкий вибір класів навантаження і просте технічне обслуговування завдяки знімним решіткам і сумісності елементів між собою.
У лінійці Vodaland представлені елементи водовідведення для прибудинкових територій, паркінгів, проїздів і комерційних об’єктів різного масштабу:
- Дощоприймач пластиковий Easy 250х250 з решіткою пластиковою щілинною чорного кольору без корзини — відрізняється малою вагою, стійкістю до вологи та швидким монтажем без використання спецтехніки.
- Дощоприймач пластиковий NEO 300*300 з корзиною пластиковою та 2 патрубками на 110 трубу — наявність корзини спрощує очищення системи від сміття та листя, а два виходи дозволяють гнучко інтегрувати елемент у схему зливової каналізації.
- Пісковловлювач бетонний Base DN100 з розтрубом 110 C250 — затримує пісок, бруд і дрібні тверді частинки перед потраплянням у трубопровід.
- Моноблок водовідвідний полімербетонний Mono DN100 H200 щілина по центру C250 —має високу міцність, мінімальну видимість у покритті та добре підходить для ЖК, пішохідних зон і паркінгів.
- Лоток водовідвідний полімербетонний Pro DN300 H120 з решіткою чавунною щілинною D400 — витримує інтенсивний рух транспорту, стійка до ударних навантажень і забезпечує високу пропускну здатність навіть під час сильних опадів.
