Монтаж пластикового канализационного люка
Для монтажа на смотровые колодцы с проложенными внутри коммуникациями нередко используются пластиковые люки. Они выдерживают температуру от -40 до 40 °C. Создаются из полипропилена, стойкого к механическим и атмосферным воздействиям. Люк пластиковый обладает четкими геометрическими формами, выпускается различных износостойких цветов.
Перед тем, как установить пластиковый канализационный люк на колодец в планируемом месте, нужно знать, что применяется он на территориях с приусадебными участками и дачами, а также в зонах с зелеными насаждениями. Размеры опоры с крышкой аналогичны чугунным аналогам по ДСТУ Б В.2.5-26:2005.
Как установить пластиковый канализационный люк круглый
В конструкции присутствуют запорное устройство и П-образная скоба, не позволяющая украсть крышку. Последняя крепится болтом, в который интегрирована сменная квадратная гайка М10. В дополнительную опцию входят профильные трубы, которые перераспределяют нагрузку на 30%.
При демонтаже крышка последовательно приоткрывается на 15° и вынимается из шарнирного замка. Монтажные работы проводятся в обратном порядке. Перед закрыванием верхняя часть снимается из зафиксированного положения, для чего приподнимается на 1 см.
- Подготовьте поверхность, на которую будет опираться конструкция. Расчетная нагрузка на этом локальном участке не должна быть ниже 20 кН/2 тс.

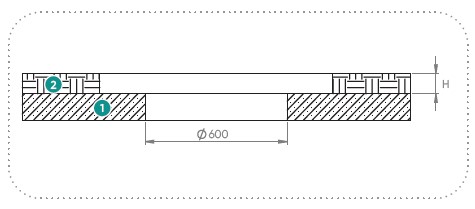

- Выровняйте опорную плиту, для чего разместите ее ниже плоскости покрытия на высоту конструкции, состоящей из основы с крышкой. Этот показатель зависит от марки модели. Например, у изделий TM VODALAND величина H составляет 82 или 100 мм.
- Установка пластикового канализационного люка продолжается его укладкой на посадочное место. Диаметр отверстия в нем при стандартных 600 мм колеблется от 570 до 630 мм.

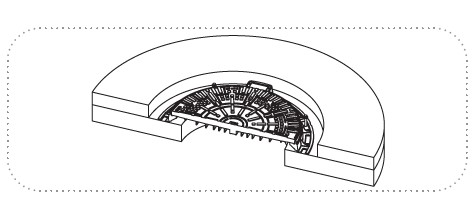

- Выровняйте отверстие лаза. При выполнении этой операции исключаются смещения.

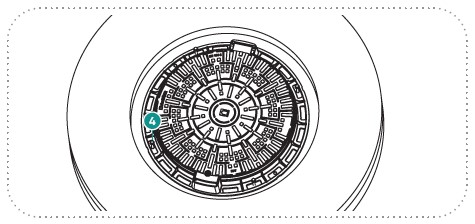

- Сделайте разметку лунок для последующего сверления. Они будут проделываться под 4 анкеры размером 10×120 мм.

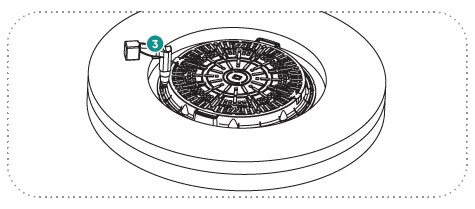

- По намеченным точкам просверлите отверстия.

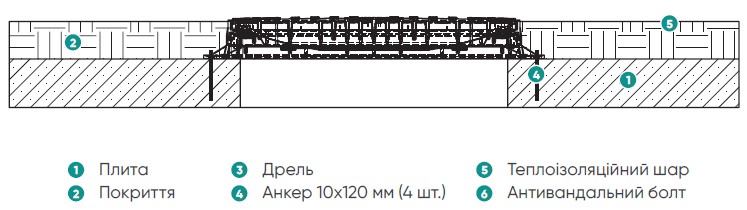

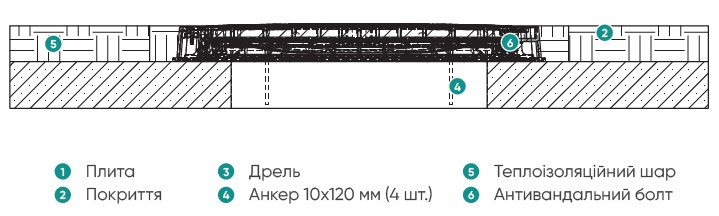

- Далее по инструкции, которая описывает, как установить пластиковый канализационный люк, закрепите его до опорной плиты — используйте анкеры из стали. При интеграции в битумную смесь или асфальт покройте изделие слоем теплоизоляционного материала. По ходу выполнения работ следите, чтобы температура теплового воздействие не превышала 80 °C.
- Заделайте поверхность слоем наполнителя.
- Проверьте систему на легкость открывания и закрывания.
В завершение закрутите болт, обеспечивающий защиту от вандалистских действий.
Видеоинструкция монтажа пластиковых люков
Как установить квадратный канализационный люк
В базовой комплектации присутствует болт М10×20, который удерживается в специальном кольце. В корпусе есть места для стандартного шнура, укладывающегося с целью уплотнения между опорой и двумя составляющими — крышкой и бетоном. Под гайку и герметизирующий шнур предусмотрены соответствующие пазы.
Если монтаж пластикового канализационного люка выполняется с дополнительной опцией, то проводится доукомплектация конструкции профильными трубами. Благодаря последним происходит 30-процентное повышение нагрузочного распределения.
- Подготовьте поверхность опоры, при этом учтите, что нагрузка на установочное место составит более 20 кН/2 тс.

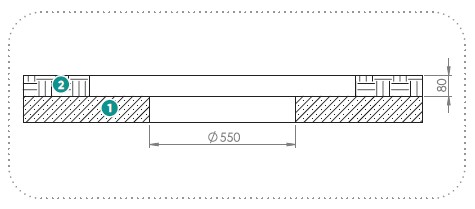

- Подровняйте опорную плиту. Она должна находиться ниже верхней плоскости покрытия на 80 мм.

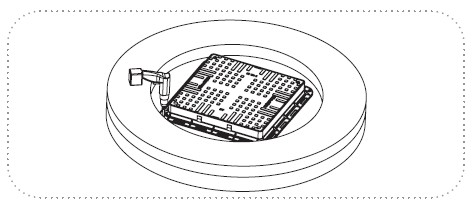

- На этом этапе по инструкции, описывающей, как установить квадратный канализационный люк, выполните его монтаж на выровненный участок. При установочных работах учтите, что диаметр в опоре обязан составлять 560 мм плюс/минус 20 мм.

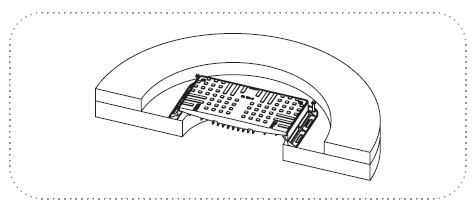

- Выровняйте отверстие лаза без смещения.
- Проведите разметку лунок под 4 анкеры 10×120 мм.
- Под метизы просверлите отверстия.
- Перед тем, как установить квадратный канализационный люк окончательно, зафиксируйте его посредством анкеров из стали до опорной плиты. При битумных или асфальтовых установочных работах предохраните изделие теплоизоляцией. Температура воздействия при монтаже должна быть ≤ 80 °C.
- Заделайте поверхность наполнительным слоем.
- Проверьте изделие на удобство открывания/закрывания.

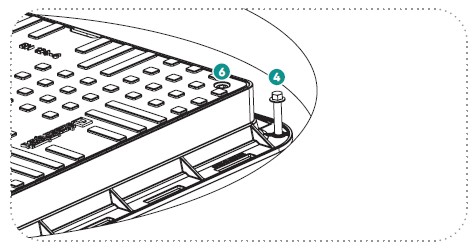

На завершающем этапе закрутите 4 болты. Они будут выполнять антивандальные функции.
