Расстояние между дождеприемниками
Для точечного сбора дождевой и талой воды с поверхности целевых зон и крыш домов (при наличии водосточных желобов) в системах поверхностного водоотвода используются дождеприёмники. Основная задача компонента поверхностного водоотвода – прием избыточной жидкости в конкретном месте (зоне) и последующий отвод по канализационным трубам (лоткам) на дренажные поля или системы доочистки.

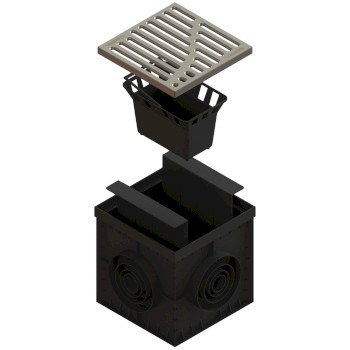

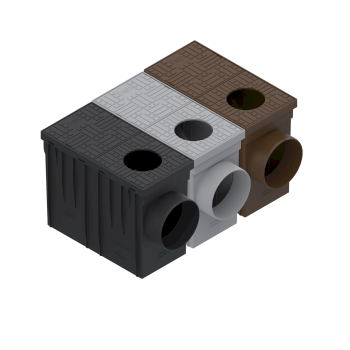

Различают пластиковые, бетонные и полимербетонные изделия. Они отличаются размерами, гидравлическим сечением и классом нагрузки. Наиболее востребованные на рынке размеры пластиковых дождеприемников: 250 х 250мм, 300 х 300 мм, 400 х 400 мм. Что касается бетонных и полимербетонных изделий, то это, как правило, секционные колодцы DN300,400 и 500. Размер гидравлического сечения подбирается под соответствующий диаметр отводной трубы: DN70, 100, 110, 300 и др. При подключении трубы к устройству место стыковки нужно смазать специальным герметиком.
Монтаж ливнеприемников осуществляется:

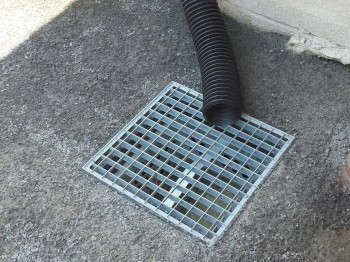

- в отмостке зданий и сооружений под водосточной трубой (дождевая вода с кровли падает на решетку или направляется в приемный бокс при подключении водостока к самому ливнеприемнику);

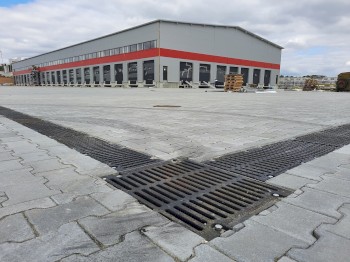

- в уличных лотках с продольным наклоном (продолжительные спуски и подъемы, перекрестки дорог и пешеходные переходы);
- в низинах, где нет свободного стока дождевой и талой воды (производственная территория, парки, скверы, частные дворы и т.д.).
На каком расстоянии ставить дождеприемник
Интервал между ливнеприемниками принимается в соответствие с шириной улицы (проезжей части) и ее уклона:
- Ширина улицы больше 30 метров – расстояние между приемниками принимается не больше 60 м (независимо от уклона дороги).
- Ширина дороги до 30 метров – дистанция между точками сбора воды может составлять 50-80 метров (чем больше наклон дороги, тем больше берется дистанция между устройствами).
В низинах вместе с ливнеприемниками с горизонтальным отверстием, перекрытым крышкой, можно также использовать устройства с вертикальным отверстием или комбинированным (горизонтальным и вертикальным). На участках с затяжным уклоном лучше устанавливать приемники с горизонтальным отверстием.
Как правильно расставить дождеприемники? Расстановка приемных устройств определяется исходя из параметров уклона водоотводной трубы в продольном направлении и глубины потока жидкости в лотке. Дистанция между решетками принимается при условии, что ширина водяного потока ливневых вод перед водоприемной решеткой составляет не более 2-х метров.
К ливнеприемнику можно подключать водосточные желоба от зданий и сооружений, дренажные водопроводы. Если ливневая канализация полураздельная, то дождеприемники должны быть с приямком с полуметровой глубиной для осадка и гидрозатвором высотой от 100 мм. Если ливневая канализация раздельная, то приямки для осадка не предусматриваются.
Подбор решёток дождеприёмников
Если точечный водоотвод не укомплектован решеткой, то ее следует подобрать исходя из предельно-допустимой нагрузки:
- Ливнеприемники для сбора воды из кровли дома – класс нагрузки А15 (для пешеходных зон). Монтируются непосредственно под водоотводящим желобом кровельной системы диаметром 70-160 мм. Подключаются к канализационному водоотводу горизонтально или вертикально.

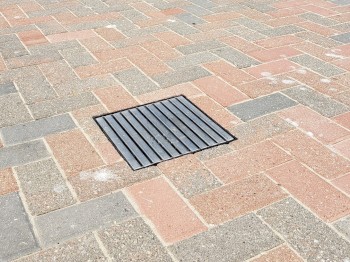

- Ливнеприемники для сбора воды с бетонного, асфальтового, плиточного покрытия – производятся классом нагрузки А15 (для пешеходных зон) и В125 (возможен редкий проезд легковушки).

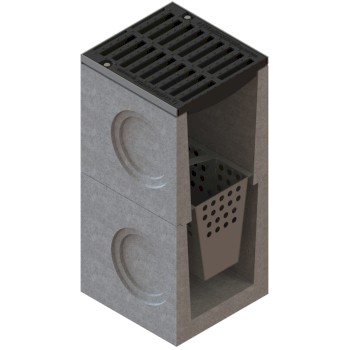

- Дождеприемные секционные колодцы усиленных серий из бетона и полимербетона (класс D, E и F), которые используются в зонах с большой нагрузкой (автомагистрали, автозаправки, аэропорты, вокзалы, склады, транспортные терминалы и другие объекты инфраструктуры). Водосборник секционный - это сборная конструкция, состоящая из 3-х элементов: верхнего (с чугунной решеткой), среднего и нижнего, которые монтируются друг на друга и могут выполнять функцию ревизионного или дренажного колодца, а также точки сбора воды. Секционная компоновка с наращиванием высоты дает возможность увеличить объем взвешенных веществ, собираемых в ливнеприемниках и выйти в проектную отметку.
