Що таке водовідвідні лотки та чому матеріал має вирішальне значенн
Водовідвідні лотки — це ключовий елемент систем поверхневого водовідведення, який формує контрольований канал для збору та транспортування дощової і талої води. Саме лоток приймає на себе основне навантаження: гідравлічне (об’єм води), механічне (вага транспорту чи пішоходів) і кліматичне (мороз, ультрафіолет, перепади температур).
На практиці неправильно підібраний матеріал призводить до деформації корпусу, руйнування решітки, втрати пропускної здатності. Саме тому сучасні системи водовідведення, зокрема лінійка продукції Vodaland, розробляються не як універсальні, а як серії, адаптовані під конкретні умови експлуатації.
Як працює водовідвідний лоток і як впливає матеріал на систему поверхневого водовідведення
Вода потрапляє у жолоб, проходить уздовж каналу та відводиться у зливову каналізацію або дренаж. Чим більший гідравлічний перетин (від DN70 до DN500), тим більший об’єм води система здатна прийняти без переливу.
Саме тому при проєктуванні важливо враховувати:
- площу водозбору;
- інтенсивність опадів;
- тип покриття;
- навантаження на поверхню.
Матеріал водовідвідного лотка напряму впливає на гідравлічні характеристики системи та частоту її обслуговування.
Гладкі матеріали забезпечують стабільний ламінарний потік, завдяки чому вода швидше проходить через канал і зменшується ризик замулення. Це особливо важливо на довгих ділянках лінійного водовідведення, де навіть незначні нерівності внутрішніх стінок призводять до накопичення піску та дрібного сміття. Натомість водовідні лотки з шорсткою поверхнею збільшують гідравлічний опір і потребують регулярного очищення.
Особливості встановлення водовідвідних лотків: ключові вимоги та норми ДБН
Правильне встановлення водовідвідних лотків безпосередньо визначає термін служби всієї системи та її здатність ефективно відводити воду. Відповідно до вимог ДБН В.2.5-75:2013 та ДБН В.2.2-12:2019, жолоб монтується на підготовлену основу з урахуванням гідравлічного ухилу, типу покриття і навантажень на поверхню.
Основні технічні принципи монтажу:
- стабільна основа під лоток з ущільненого щебеню та бетонної подушки, яка запобігає просіданню;
- верхня кромка лотка або решітки на 3–5 мм нижче рівня покриття, щоб вода гарантовано потрапляла в канал;
- ухил лінії водовідведення не менше 0,5–1% (5–10 мм на 1 м), що відповідає нормативним вимогам для поверхневого стоку;
- жолоб для відводу води надійно зафіксований у бетонному обрамленні, особливо в зонах з транспортним навантаженням;
- стики між елементами герметичні, без перепадів по висоті, щоб не створювати турбулентність потоку.
Дотримання цих вимог дозволяє уникнути деформацій, замулення і передчасного ремонту системи.
Класи навантаження водовідвідних лотків: просте пояснення від A15 до F900
Клас визначає, яке експлуатаційне навантаження може витримати система поверхневого водовідведення без деформацій і втрати функціональності. Відповідно до ДБН та стандарту EN 1433, водовідвідні лотки підбираються не за принципом «чим міцніше — тим краще», а за реальними умовами руху та типом об’єкта.
Як працює класифікація навантажень у зливових системах
Кожен клас навантаження (від A15 до F900) відповідає випробувальному зусиллю, яке витримує лоток разом із решіткою та бетонним обрамленням без деформацій. Важливо розуміти: випробування проводяться для змонтованої системи, тому встановлення водовідвідних лотків має відповідати вимогам ДБН щодо основи, армування і бокової підтримки.
Клас навантаження враховує:
- тип руху (пішохідний або транспортний);
- масу та кількість осей транспорту;
- динамічні навантаження під час гальмування і поворотів.
Відповідність класу навантаження реальним умовам експлуатації
Щоб уникнути перевитрат або передчасного руйнування системи, класи навантаження водовідвідних лотків повинні відповідати функціональному призначенню зони.
Завищення класу навантаження без інженерної потреби збільшує вартість проєкту, але не покращує гідравлічні характеристики системи.

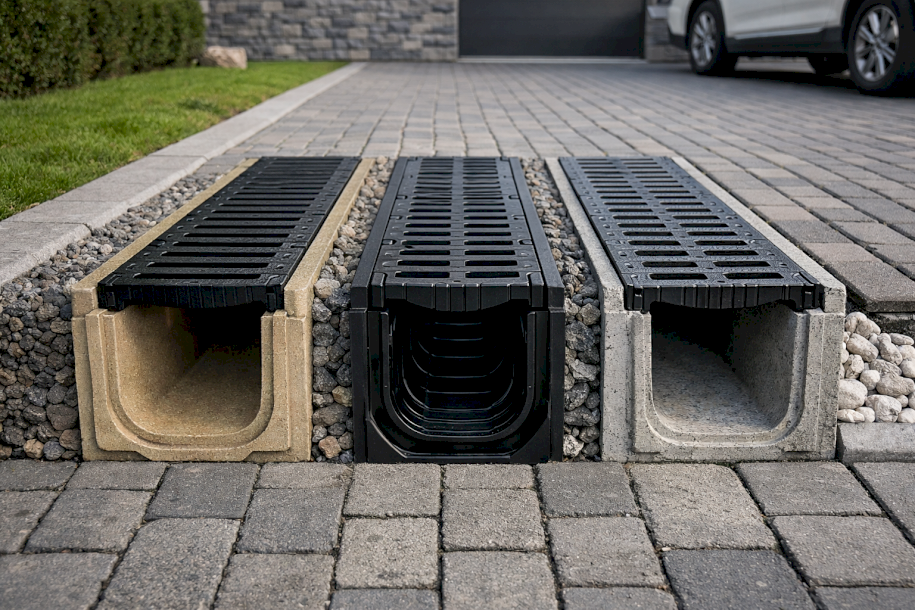

Порівняння матеріалів водовідвідних лотків: полімербетон, пластик і бетон
Лоток водовідвідний пластиковий використовується там, де важлива швидкість монтажу і стійкість до корозії. Завдяки литій структурі пластик формує гладкий жолоб для відводу води, що зменшує замулення.
Ключові технічні переваги пластикових лотків:
- мала вага, що спрощує монтаж;
- висока пропускна здатність завдяки гладким стінкам;
- стійкість до вологи, реагентів і ультрафіолету;
- широкий вибір конфігурацій та гідравлічних перетинів.
На пішохідних зонах часто встановлюють лоток водовідвідний пластиковий з решіткою, який одночасно захищає канал від сміття і гарантує безпечне пересування.
Бетонні лотки: класичне рішення для важких навантажень
Жолоб водостічний бетонний залишається базовим варіантом для об’єктів з постійним рухом транспорту. Масивна конструкція забезпечує високу несучу здатність і стійкість до деформацій.
Бетонні вироби доцільно встановлювати за таких умов:
- проїзні частини та промислові території;
- зони з інтенсивним трафіком;
- ділянки з ризиком динамічних навантажень.
Водночас бетон має ряд інженерних особливостей:
- значна вага ускладнює монтаж і потребує якісної основи;
- шорстка внутрішня поверхня знижує гідравлічну ефективність;
- за відсутності правильного ухилу можливе накопичення осаду.
Полімербетонні лотки: інженерний компроміс без слабких місць
Полімербетонні жолоби створені для об’єктів, де потрібні одночасно міцність, довговічність і стабільна гідравліка.
Які має лоток полімербетонний переваги:
- щільна структура з мінімальним водопоглинанням;
- гладкі внутрішні поверхні, як у пластикових систем;
- висока стійкість до морозу та хімічних впливів;
- менша вага порівняно з бетонними аналогами.
Ціна лотків для водовідведення порівняння: полімербетон виглядає дорожчим на старті, але виграє завдяки ресурсу та зниженню витрат на ремонт.
Таблиця порівняння: плюси, мінуси, класи навантаження та сфери застосування
Вибір правильного водовідвідного лотка впливає на ефективність системи поверхневого водовідведення і термін її служби. Різні матеріали мають свої переваги та обмеження, а також відрізняються за стійкістю до навантажень і умов експлуатації.
Плюси та мінуси
Нижче наведено детальний порівняльний аналіз трьох основних матеріалів: полімербетон, пластик і бетон.
| Матеріал | Плюси | Мінуси |
| Полімербетонний лоток | Висока міцність, гладкі внутрішні стінки, морозостійкість, довговічність | Вища ціна, потребує точного монтажу для оптимальної пропускної здатності |
| Лоток водовідвідний пластиковий | Легкий, простий у монтажі, стійкий до корозії та хімічних впливів | Обмежена несуча здатність, не підходить для зон із високим транспортним навантаженням |
| Жолоб водостічний бетонний | Легкий, простий у монтажі, стійкий до корозії та хімічних впливів Надійний, витримує великі механічні навантаження, довговічний |
Велика вага, шорстка поверхня знижує гідравлічну ефективність, складний монтаж |
Класи навантаження
Правильний вибір лотка залежить від очікуваного навантаження. Класи визначаються відповідно до норм ДБН та враховують вагу транспорту, інтенсивність руху та умови експлуатації.
| Клас навантаження | Тип об’єкта / рух |
| A15 | Пішохідні зони, тротуари, велосипедні доріжки |
| B125 | Парковки та гаражі для легкових автомобілів |
| C250 | Місця з неінтенсивним рухом, стоянки, автосервіси |
| D400 | Автодороги, АЗС, промислові зони, транспортні термінали |
| E600 | Автомагістралі, порти, аеропорти, склади |
| F900 | Об’єкти з особливо важкими навантаженнями, аеропорти, промислові підприємства |
Сфери застосування
Вибір матеріалу і відповідного класу лотка безпосередньо визначає сферу його використання. Таблиця нижче допомагає зорієнтуватися, який лоток підійде для конкретних умов.
| Матеріал | Сфера застосування |
| Полімербетонний жолоб для відводу води | Пішохідні зони, паркувальні майданчики, промислові майданчики з середнім навантаженням |
| Лоток водовідвідний пластиковий | Приватні двори, благоустрій територій, пішохідні доріжки |
| Жолоб водостічний бетонний | Промислові об’єкти, автомобільні дороги, АЗС, автопідприємства з високим навантаженням |
Який водовідвідний лоток обрати: практичні рекомендації Водаленд
Експерти Водаленд радять враховувати матеріал, серію, тип продукції, решітку та гідравлічний перетин при підборі лотка. Нижче наведені ключові критерії та практичні поради.
Вибір за типом продукції
Конструкція лотка впливають на його призначення та адаптацію під конкретні умови. За конструкцією лотки водовідвідні Водаленд діляться на:
- Стандартні — базовий варіант для пішохідних зон і дворів.
- З ухилом — ефективний самостійний стік води, підходить для площ із невеликим ухилом.
- Поворотні — змінюють напрямок потоку води без додаткових підключень.
- Гребінки — для зон з високим сміттєвим навантаженням, запобігає засміченню.
- Блоки монолітні — оптимальний для промислових об’єктів і територій з інтенсивним рухом.
- Бордюри водовідвідні — для інтеграції в благоустрій тротуарів і пішохідних зон.
Вибір за типом решітки та матеріалом
Решітка визначає експлуатаційні властивості лотка, його стійкість до механічних та хімічних навантажень:
- Лоток без решітки — для зон з мінімальним сміттєвим навантаженням.
- Лоток водовідвідний пластиковий з решіткою— для колекторів і відкритих зон із можливістю контролю відходів.
Вибір за гідравлічним перетином і розмірами
Гідравлічний перетин та розміри лотка визначають його пропускну здатність та ефективність водовідведення. У лінійці Vodaland представлені бетонні водовідвідні лотки наступних гідравлічних перетинів: DN70, DN80, DN100, DN110, DN120, DN150, DN160, DN200, DN250, DN300, DN400, DN500.
Для приватного двору та невеликих зон зазвичай достатньо DN100–DN150, для промислових і громадських площ — DN300–DN500.
Висновок
Матеріал лотка визначає не лише ціну, а й ресурс усієї системи. Для пішохідних зон достатньо пластику, для авто — полімербетон, для промислових навантажень — бетон. Правильний вибір сьогодні — це відсутність проблем завтра.
Переваги лотків Vodaland
Водовідвідні лотки Vodaland — це готові рішення для будь-якого об'єкта. Продумана лінійка серій дозволяє швидко підібрати лоток під конкретні умови експлуатації без перевитрат бюджету:
- Base та Easy — для дворів, тротуарів, благоустрою та пішохідних зон;
- Pro — оптимальний вибір для парковок і приватної забудови;
- Mega — посилені лотки для АЗС, автомийок і промислових територій;
- Mono — монолітні рішення для максимальних навантажень;
- Balcony — жолоби для встановлення зовні та всередині приміщень (тераси, балкони, патіо, ванні та душові кімнати тощо).
Лотки можуть комплектуватися решітками з пластику, оцинкованої або нержавіючої сталі та чавуну, що дозволяє точно адаптувати систему під навантаження й дизайн об’єкта.
FAQ
1. Чи можна ставити пластикові лотки під авто?
Лише класу B125 і на бетонній обоймі.
2. Що краще: лоток водовідвідний пластик чи бетон?
Залежить від навантаження, а не ціни.
3. Чи обов’язкова решітка?
Так, лоток водовідвідний пластиковий з решіткою краще захищає і розподіляє навантаження.
4. Який матеріал має найкращу гідравліку?
Полімербетон завдяки гладкій поверхні.
5. Скільки служать водовідвідні жолоби?
Від 10 років (пластик) до 50 років (бетон).
